連続波ドプラとパルスドプラの違いとは?初心者が使い分けで迷わないための基本

公開: 更新: 約13分

連続波ドプラ(CW)とパルスドプラ(PW)は、どちらも血流を波形で観察する方法ですが、得意なことが異なります。

心エコーを学び始めると、「この場面はCW?PW?」「波形が折り返したらCWに変える?」と迷うことがあります。

使い分けるときに大切なのは、単純に血流が速いか遅いかではありません。

「特定の位置の血流を見たいのか」「高速血流の最高速度を測りたいのか」を考えると、CWとPWの役割を整理しやすくなります。

この記事の結論

特定の深さの血流を選んで測定したい場合はPW、高速血流の最高速度を評価したい場合はCWが基本です。

ただし、PWでは高速血流によってエイリアシングが起こることがあり、CWでは測定する深さを指定できません。

それぞれの特徴を理解し、Bモードやカラードプラと組み合わせながら目的に合った方法を選ぶことが大切です。

この記事でわかること

  • CWとPWの基本的な違い
  • PWで測定する深さを選べる理由
  • CWが高速血流の測定に適している理由
  • PWでエイリアシングが起こる仕組み
  • CWとPWを実際に使い分ける考え方
  • 実技で初心者が迷いやすいポイント

連続波ドプラとパルスドプラの違い

連続波ドプラ(CW)とパルスドプラ(PW)の大きな違いは、高速血流を測定しやすいか、測定する深さを選べるかです。

連続波ドプラとパルスドプラの違い
比較項目 CW PW
高速血流 測定に適している 高速になるとエイリアシングが起こることがある
測定する深さ 指定できない サンプルボリュームで指定できる
主な特徴 高速血流の最高速度を評価しやすい 特定の位置の血流波形を評価できる
代表的な使用場面 心臓弁を通過する高速血流など 心腔内や血管内の特定位置の血流など

つまり、CWとPWはどちらが優れているというものではありません。

何を測りたいのかによって使い分ける方法です。

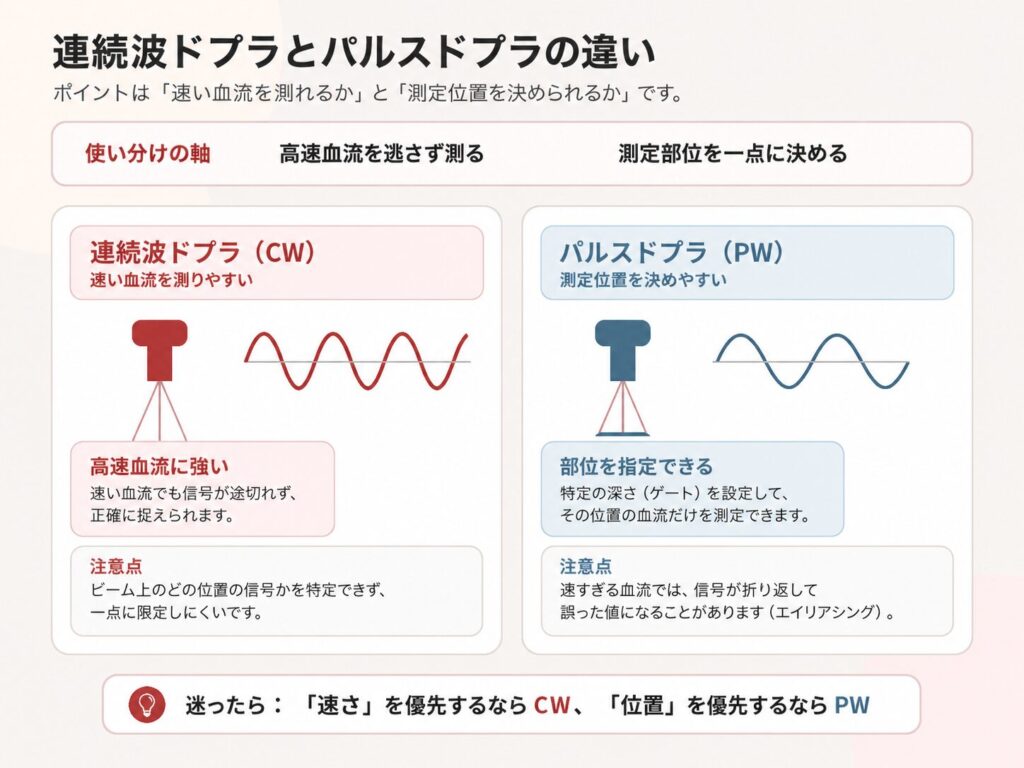

連続波ドプラとパルスドプラの違いを高速血流と測定位置の観点から比較した図
CWは高速血流の測定に適しており、PWは測定する深さを指定できる点が大きな違いです。

パルスドプラ(PW)とは

パルスドプラ(PW:Pulsed Wave Doppler)は、超音波を一定の間隔で送信し、反射波が戻るまでの時間を利用して、特定の深さの血流を選んで測定する方法です。

PWでは、Bモード画像上にサンプルボリュームを設定し、その範囲から得られるドプラ信号を波形として表示します。

測定する位置を選べる

PWの大きな特徴は、どの深さの血流を測定するのかを指定できることです。

たとえば、心腔内の特定位置や血管の特定部位など、場所を分けて波形を確認したいときに適しています。

ただし、サンプルボリュームは完全な一点ではありません。

設定した幅を持つ範囲から信号を取得するため、サンプルボリュームの位置だけでなく、幅についても確認する必要があります。

PWで確認したいこと

  • サンプルボリュームが目的の位置にあるか
  • サンプルボリュームの幅が適切か
  • 測定したい血流以外の信号が入り込んでいないか
  • 血流方向とドプラビームの関係が適切か

PWでは高速血流でエイリアシングが起こることがある

PWでは、測定できるドプラ周波数に上限があるため、高速血流では波形が折り返して表示されるエイリアシングが起こることがあります。

PWでは、パルスを送信し、反射波を受信してから次のパルスを送ります。

このパルスを繰り返す頻度がPRF(パルス繰り返し周波数)です。

サンプリングできるドプラ周波数の上限は、一般にナイキスト周波数としてPRFの2分の1で表されます。

この上限を超えた成分が、本来とは異なる位置に折り返して表示される現象がエイリアシングです。

ここは注意

  • ナイキスト周波数は血流速度そのものではありません
  • 測定深度によって設定できるPRFは変わります
  • 超音波周波数や入射角なども速度表示に影響します
  • エイリアシングが出たからといって、すぐにCWへ変更するとは限りません

エイリアシングが出たら何を確認する?

PWで波形が折り返した場合は、まず測定条件を確認します。

  1. サンプルボリュームの位置
  2. 測定深度
  3. PRF・速度スケール
  4. ベースライン
  5. 血流方向とドプラビームの角度
  6. Bモードやカラードプラとの位置関係

設定を確認してもPWでは速度範囲が不足し、高速血流の最高速度を評価する必要がある場合にCWを検討します。

連続波ドプラ(CW)とは

連続波ドプラ(CW:Continuous Wave Doppler)は、超音波を連続して送信・受信しながら血流速度を測定する方法です。

大きな特徴は、高速血流の測定に適していることです。

高速血流の測定に適している

心エコーでは、弁狭窄や弁逆流などによって速い血流が生じることがあります。

このような高速血流の最高速度を測定したい場合にCWが用いられます。

たとえば弁狭窄では、弁を通過する血流速度を測定し、その値をもとに圧較差を評価することがあります。

測定する深さを指定できない

CWは高速血流を測定できる一方、超音波ビーム上のどの深さから得られた信号なのかを特定できません。

ビーム上に複数の血流がある場合、それぞれの信号が波形に含まれる可能性があります。

そのため、CWを使うときは、あらかじめBモードやカラードプラで対象となる構造や血流の位置・方向を確認しておくことが大切です。

CWで覚えておきたいポイント

  • 高速血流の測定に適している
  • 最高血流速度の評価に用いられる
  • 測定する深さを指定できない
  • ビーム上にある複数の信号が含まれる可能性がある
  • Bモードやカラードプラで血流の位置・方向を確認してから測定する

CWはなぜ高速血流の評価に向くのか

CWは超音波の送信と受信を連続して行うため、PWで問題となるPRFによるサンプリング上限の影響を受けにくく、高速血流を測定しやすい方法です。

PWでは、一定の間隔で送信と受信を繰り返すため、測定できるドプラ周波数に上限があります。

一方、CWでは送信と受信を連続して行うため、PWのようなサンプリング上限によるエイリアシングの影響を受けにくくなります。

そのため、弁を通過する高速ジェットなど、PWでは速度を評価しにくい血流の測定に適しています。

ただし、CWであればどのような高速血流でも正確に測定できるという意味ではありません。

血流方向と超音波ビームの角度が適切でなければ、速度を過小評価する可能性があります。

また、ビーム上に複数の血流が存在すると、それぞれの信号が波形に含まれる可能性があります。

CWを使うときに確認したいこと
確認すること ポイント
血流速度 PWでは測定しにくい高速流か
血流の位置 Bモードやカラードプラで対象を確認できているか
ビーム方向 目的の血流方向に合わせられているか
信号の混在 ビーム上に別の血流が含まれていないか

CWとPWはどう使い分ける?

基本は、「特定の場所の血流を見たいのか」「高速血流の最高速度を測りたいのか」で考えます。特定の深さを選びたい場合はPW、高速血流を評価したい場合はCWが適しています。

CWとPWの基本的な使い分け
知りたいこと まず検討する方法 確認したいこと
特定の位置の血流波形を見たい PW サンプルボリュームの位置・幅
場所を変えながら波形を比較したい PW 測定位置と条件をそろえる
高速血流の最高速度を測定したい CW 血流方向とビーム方向
PWで高速流が折り返して評価しにくい PWの設定を確認したうえでCWを検討 PRF・深度・位置・角度を確認する

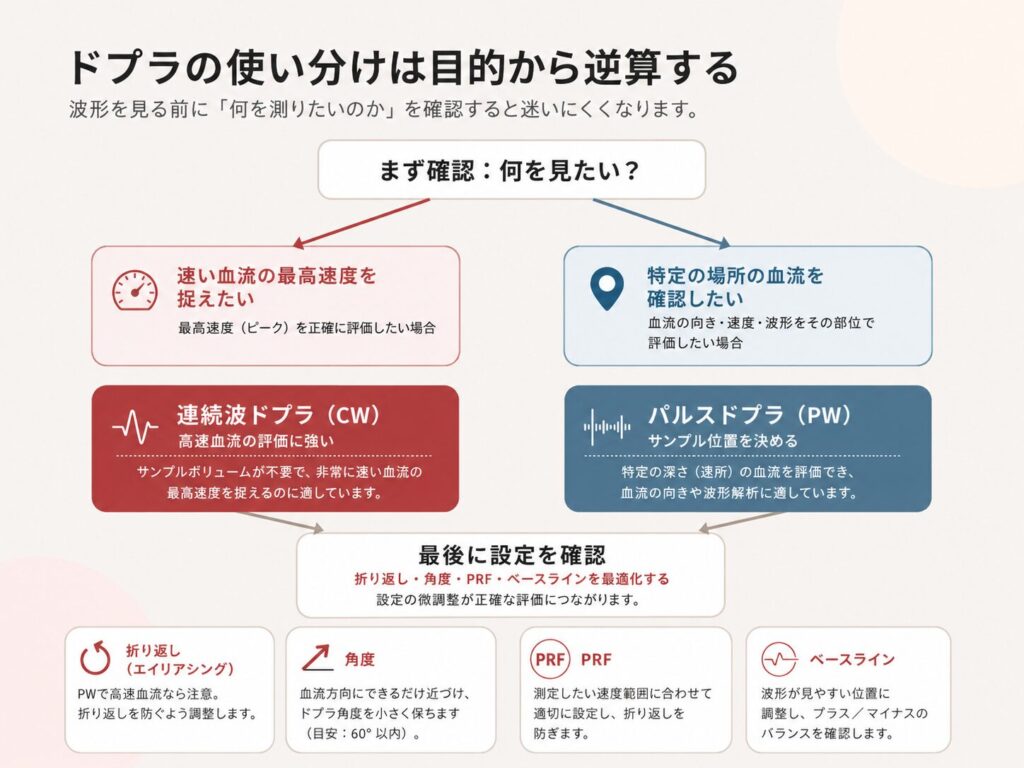

最初からCWかPWかを決めなくていい

実際の検査では、最初からCWかPWかだけを考えるわけではありません。

まずBモードで構造を確認し、カラードプラで血流の位置や方向を確認します。

そのうえで、どの場所の血流を測定したいのか、どの程度の速度を評価する必要があるのかを考えてPWまたはCWを選びます。

基本的な流れ

  1. Bモードで対象となる構造を確認する
  2. カラードプラで血流の位置と方向を確認する
  3. 特定の位置を測定したい場合はPWを検討する
  4. 高速血流の最高速度を測定したい場合はCWを検討する
  5. 血流方向と超音波ビームの関係を確認する
  6. 得られた波形が目的の血流を反映しているか確認する

「CWは速い流れ、PWは遅い流れ」と速度だけで分けず、測定する場所を選ぶ必要があるかまで考えると使い分けやすくなります。

違いが分かっても、実際の操作では迷いやすい

CWとPWの違いを文章で理解できても、実際にプローブを持つと迷うことがあります。

たとえばPWでは、「サンプルボリュームを目的の位置に置く」と分かっていても、実際の画像ではどこに置けばよいのか判断しにくい場合があります。

サンプルボリュームの位置だけでなく、幅やドプラカーソルの方向、血流との角度なども確認する必要があります。

CWでも、「高速血流にはCWを使う」と覚えるだけでは十分ではありません。

実際には、目的の血流を捉えられるようにプローブの位置や向きを調整し、得られた波形が測定したい血流を反映しているか確認します。

実技で迷いやすいポイント

  • PWのサンプルボリュームをどこに置くのか
  • サンプルボリュームの幅をどう調整するのか
  • PWで波形が折り返したとき、何を変更するのか
  • カラードプラで見えた血流とPWの位置をどう合わせるのか
  • CWをどの方向から当てるのか
  • 血流方向とドプラビームをどう合わせるのか
  • 得られた波形をそのまま計測してよいのか

こうした部分は、知識だけではイメージしにくく、実際の画像を見ながらプローブやカーソルを動かすことで理解しやすくなります。

CWとPWは名称や特徴を暗記するだけではなく、「なぜこの場面ではPWなのか」「なぜここではCWなのか」を実際の画像と結びつけて考えることが大切です。

CW・PWで波形を取るときに確認したいポイント

CW・PWのどちらを使う場合でも、モードを選ぶだけではなく、血流の位置、ビーム方向、角度、波形の再現性を確認することが大切です。

  • 何を測定したいのかを明確にする
  • Bモードで解剖学的位置を確認する
  • カラードプラで血流の位置・方向を確認する
  • PWではサンプルボリュームの位置と幅を確認する
  • CWではビーム上に含まれる血流を意識する
  • 血流方向とドプラビームの関係を確認する
  • 得られた波形を繰り返し再現できるか確認する

波形がきれいに表示されたことだけで終わらず、「何を、どこから、どのような条件で測定しているのか」まで確認する習慣をつけましょう。

よくある質問

Q1. CWとPWの一番大きな違いは何ですか?

A. PWは測定する深さを選べる一方、高速血流ではエイリアシングが起こることがあります。CWは高速血流の測定に適していますが、測定する深さを指定できません。

Q2. 高速血流なら必ずCWを使いますか?

A. 単純に速度だけで決めるわけではありません。特定の位置を選んで測定する必要があるか、PWで測定可能な条件かなどを確認したうえで選択します。

Q3. PWで波形が折り返したらCWに変更すればよいですか?

A. すぐにCWへ変更するのではなく、サンプルボリュームの位置、測定深度、PRF、速度スケール、入射角などを確認します。そのうえで、PWでは高速流を評価しにくい場合にCWを検討します。

Q4. PWでは一点の血流速度を測っていますか?

A. 完全な一点ではありません。設定したサンプルボリュームの幅を持つ範囲から信号を取得しています。そのため、位置だけでなくサンプルボリュームの幅も確認します。

Q5. CWなら高速血流を正確に測れますか?

A. CWは高速血流の測定に適していますが、血流方向と超音波ビームの角度や、ビーム上に含まれるほかの信号などの影響を受けます。CWを使えば必ず正確に測定できるという意味ではありません。

Q6. 初心者はCWとPWのどちらから覚えるとよいですか?

A. まず「PWは測定する場所を選べる」「CWは高速血流を測定しやすい」という違いを理解すると整理しやすくなります。そのうえで、実際の画像上でサンプルボリュームやドプラカーソルの位置を確認すると、使い分けを理解しやすくなります。

まとめ|CWとPWは目的に合わせて使い分ける

この記事の要点

  • PWは特定の深さの血流を選んで測定できる
  • PWでは高速血流でエイリアシングが起こることがある
  • CWは高速血流の最高速度を測定するのに適している
  • CWでは測定する深さを指定できない
  • CWとPWは速度だけでなく、測定する位置を選ぶ必要があるかで使い分ける
  • 測定前にBモードとカラードプラで構造・血流の位置を確認する
  • 波形を出すだけではなく、位置・角度・設定まで確認することが大切

CWとPWの特徴を知ることは、使い分けを理解するための第一歩です。

ただし、実際の検査では、サンプルボリュームを置く位置、プローブの向き、ドプラビームの合わせ方など、画像を見ながら判断する場面が多くあります。

「違いは分かったけれど、実際にどう操作するのか分からない」という場合は、知識とプローブ操作を結びつけて練習することが大切です。
