音響陰影（Acoustic Shadow）とは？しくみ・画像上の特徴・鑑別ポイントをわかりやすく解説

音響陰影とは：現場では「原因物」と「見えない範囲」を分けて考える

音響陰影とは、結石、石灰化、骨、ガスなど、超音波が透過しにくい構造物の後方でエコーが減弱または消失して見える超音波アーチファクトです。実務では、陰影そのものを診断名として扱うのではなく、原因物の候補と、陰影によって観察できない範囲を別々に評価します。

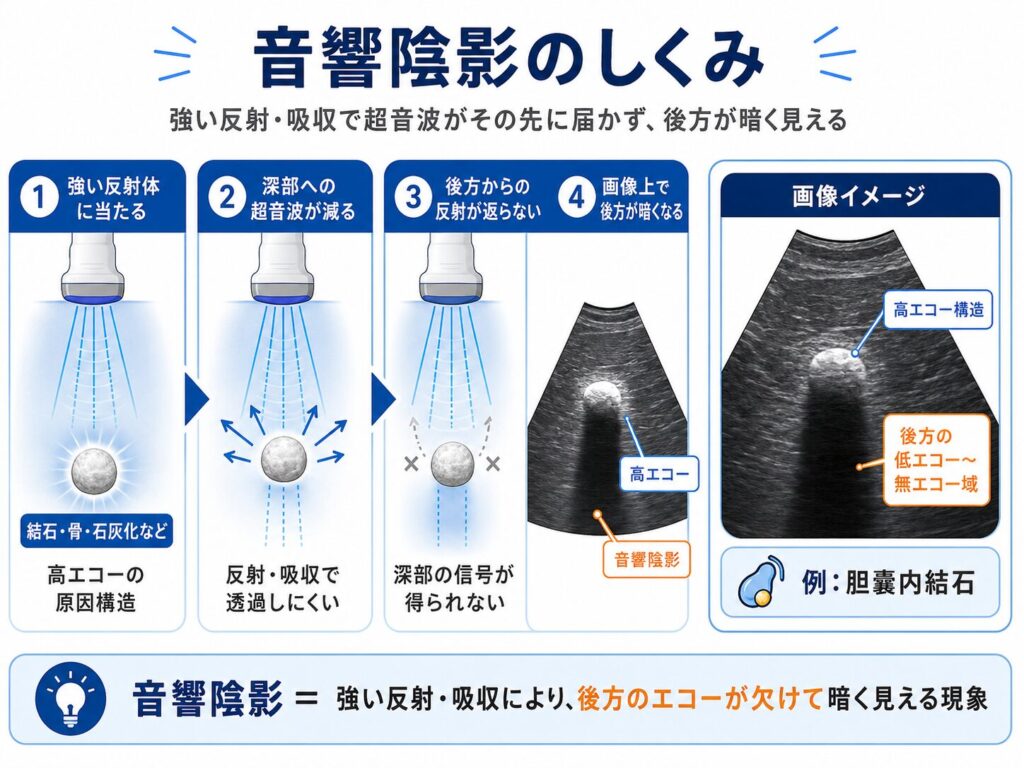

陰影の後方が暗いのは、超音波が原因物の手前や内部で反射・散乱・吸収され、後方へ進むエネルギーや深部から戻るエコーが少なくなるためです。原因物の性状、大きさ、形、入射方向、周囲組織によって、暗部の広がりや均一性は変化します。

画面の下側が必ず音響陰影になるわけではありません。後方とは、探触子から遠ざかるビームの進行方向を指すため、探触子の向きや断面を変えると陰影の形も変わります。

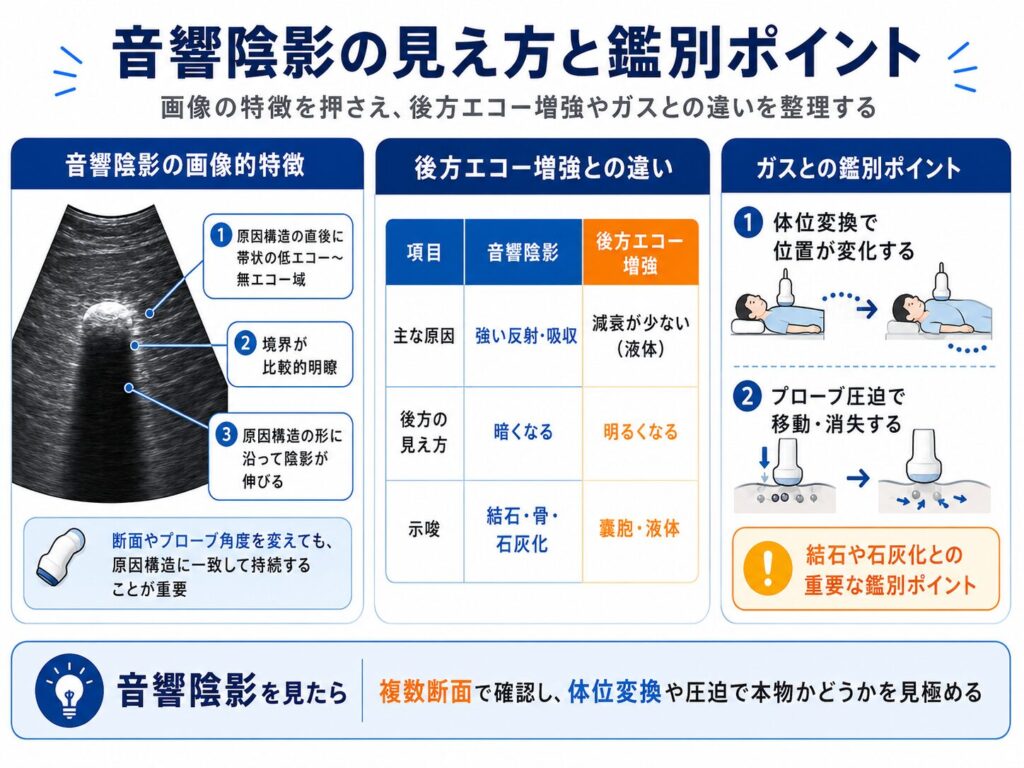

したがって、「高エコー像の後ろが暗い」という一つの特徴だけで結石や石灰化を確定することはできません。原因物の位置関係、別断面での再現性、対象部位に合った画像全体の整合性を確認します。

• 原因物の候補：石灰化、結石、骨、ガス、金属や人工物など
• 陰影の意味：後方の観察が制限されている可能性
• 判断の前提：アーチファクトの名称と病変の診断名を混同しない

陰影を見つけた直後の判断基準：3つの情報を順に集める

音響陰影を確認したら、最初に「陰影の手前に何があるか」、次に「別断面でも再現するか」、最後に「深部を別の方向から確認できるか」を見ます。画像設定を先に大きく変えるより、原因物とビームの関係を把握する方が判断しやすくなります。

第一段階は、陰影の起点を探すことです。陰影の手前に高エコー構造、骨表面、石灰化、ガス、人工物などがあるかを確認します。高エコー像の有無が不明瞭な場合は、焦点位置や接触状態を含めて画像を見直します。

第二段階は、同じ陰影が別断面でも現れるかを確かめることです。縦断と横断、長軸と短軸などに切り替え、原因物と陰影の位置関係が保たれるかを見ます。再現性が低い場合は、入射角、走査面、接触、呼吸や体動の影響を考えます。

第三段階は、見えない深部を別の観察窓から確認できるかを考えることです。陰影を消すことが目的ではなく、陰影のために評価できない範囲を補うことが目的です。補えない範囲が残る場合は、その制限を曖昧にせず記録・共有します。

• 1. 起点：暗部の直前に原因物の候補があるか
• 2. 再現性：断面や入射方向を変えても同じ関係が保たれるか
• 3. 代替観察：別断面・別窓・別の探触子で深部を補えるか

ケース別に考える：同じ音響陰影でも次の一手は変わる

音響陰影への対応は、原因物がある部位と、陰影によって隠れる構造によって変わります。胆嚢では位置や移動性を含めて確認し、血管では内腔評価の制限を意識し、肋骨やガスでは観察窓を変えることを優先します。

胆嚢周辺では、高エコー構造の後方に陰影が続くかを見たうえで、壁との連続性、位置、体位や呼吸による動きなど、施設で定めた観察項目を確認します。陰影を伴わない高エコー像もあり得るため、陰影の有無だけで胆石と決めつけません。

血管では、石灰化の後方が暗くなり、血管壁や内腔の評価が制限されることがあります。長軸・短軸を組み合わせ、見えている範囲と見えていない範囲を区別します。ドプラを使う場合も、陰影の奥が描出されない事実を血流がないことと同一視しないよう注意します。

肋骨や含気組織が関係する部位では、ビームが通過しやすい肋間や別の窓を探します。ガスでは不均一な反射や多重反射が重なることがあり、均一な黒い陰影を想定して観察すると見誤りやすくなります。

浅部の石灰化や人工物では、探触子の周波数、焦点、接触状態などが像に影響します。装置条件を変更する場合は、一度に複数項目を変えず、変更前後の画像を比較できるようにします。

• 胆嚢：高エコー構造と壁・内腔・位置関係を確認する
• 血管：陰影による壁・内腔評価の制限を明示する
• 肋骨・肺周辺：肋間や別の観察窓を検討する
• ガス：不均一な反射や複合アーチファクトを想定する
• 人工物：材質や形状、検査目的に応じて観察可能範囲を整理する

ガスや強い反射面では音響陰影と多重反射が重なって見えることがあります。反復する線状エコーの整理には「多重反射の見え方と見分け方」が参考になります。

うまく見えないときの失敗回避：設定を動かす前に確認すること

音響陰影があるとき、ゲインやSTCを上げ続けても、原因物によって失われた深部情報が元に戻るとは限りません。まず接触、走査面、入射角、焦点、対象部位との位置関係を確認し、その後に必要最小限の設定調整を行います。

最も多い失敗の一つは、暗部を明るくする目的で全体ゲインを上げることです。全体が明るくなるだけで、原因物の後方に届いていない情報が新たに得られるわけではありません。ノイズや周囲組織の過度な表示によって、かえって陰影の境界が不明瞭になることもあります。

次に避けたいのは、陰影を見つけた断面を固定したまま、同じ操作を繰り返すことです。探触子を少し傾ける、圧迫を調整する、別断面に切り替えるなど、ビームと構造物の関係を変える操作を先に検討します。操作の可否は対象部位と検査目的によって判断します。

もう一つの失敗は、画面の暗部だけを切り出して判断することです。原因物の手前、周囲の臓器、境界、動き、別のアーチファクトを含めて確認しないと、音響陰影と外側陰影、ガスによる複雑な反射などを混同する可能性があります。

• 失敗例1：ゲインを上げれば深部が見えると考える
• 失敗例2：一断面の陰影を診断所見として固定する
• 失敗例3：陰影の奥だけを見て、起点となる構造を確認しない
• 失敗例4：clean・dirtyなどの名称から原因を逆算する
• 失敗例5：見えない範囲を記録せず、見えた範囲だけで結論づける

設定を変更する場合は、まず観察対象の深さとフォーカス位置の関係を確認しましょう。「エコーのフォーカスを合わせる基本」も、再走査時の確認材料になります。

音響陰影の評価を記録する実践チェックリスト

音響陰影を記録するときは、名称だけでなく、起点、方向、再現性、観察制限、実施した再走査を残します。これにより、後から画像を見返す人が、見えた所見と見えなかった範囲を区別しやすくなります。

記録の目的は、音響陰影を病名に置き換えることではありません。どの構造の後方に、どの方向へ、どの程度の暗部が出たのかを共有することです。検査目的に応じて必要な項目は変わりますが、画像と文章の両方で観察制限を示すと、解釈の行き違いを減らせます。

陰影がある場合には、可能であれば別断面や別の入射方向を試したか、その結果どこまで確認できたかを整理します。再走査を行っても深部が見えない場合は、「異常なし」と短絡せず、見えない理由と範囲を施設の記録ルールに沿って扱います。

• 陰影の起点となる構造を確認したか
• 原因物の位置、形、境界を確認したか
• 陰影の方向、幅、均一性を確認したか
• 別断面・別方向で再現性を確認したか
• 深部のどの範囲が観察制限になったか
• 接触、体位、呼吸、探触子、設定を見直したか
• 画像だけで確定できない点を報告・共有したか

音響陰影の起点や境界を確認するときは、対象の大きさや深さに対して分解能が十分かという視点も役立ちます。詳しくは「エコーの分解能と画像の見えにくさ」の解説をご覧ください。

音響陰影を学ぶときに一緒に確認したい画像評価の基礎

音響陰影だけを単独で覚えるより、画像の明るさ、分解能、フォーカス、ダイナミックレンジなど、画像形成と調整の基本を関連づけて学ぶ方が、原因物と装置条件を分けて考えやすくなります。

陰影の評価では、暗部が本当に後方から連続しているのか、画像全体のコントラストや分解能の影響でそう見えているのかを考える必要があります。観察対象の大きさや深さに対して適切な探触子・焦点が選ばれているかも、教育上の重要な確認事項です。

ただし、画像調整の知識があれば音響陰影を消せるという意味ではありません。調整は観察しやすさを整える手段であり、物理的に超音波が届きにくい領域の情報を必ず補えるものではありません。

• 画像の明るさ：低エコー・高エコー・無エコーの用語を整理する
• 分解能：小さな構造を分けて見られる条件を考える
• フォーカス：観察対象の深さとの位置関係を確認する
• ダイナミックレンジ：コントラストの変化を理解する
• アーチファクト：複数の現象が重なる可能性を考える

一つの画像を単独の現象と決めつけないために、音響陰影以外のアーチファクトも発生位置と見え方で整理しておくと実務に役立ちます。 エコーのアーチファクトの基本
