超音波画像で、強く白く見える構造の奥が帯状または扇状に暗くなっていると、「これは音響陰影とは何だろう」「結石の後ろは本当に何もないのだろうか」と迷うことがあります。初心者にとっては、単なる画像の黒さとアーチファクトの違いも分かりにくい所見です。

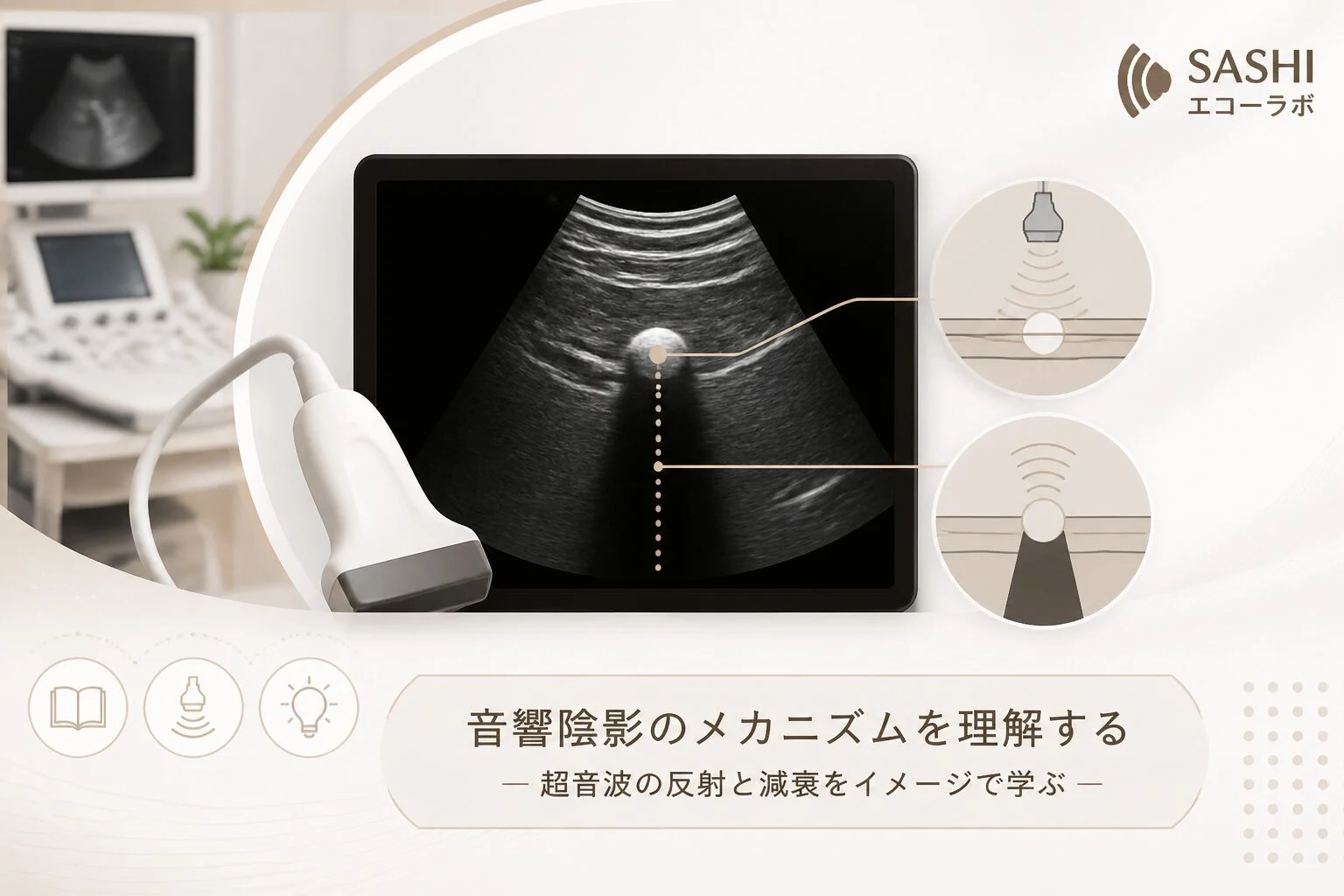

音響陰影とは、超音波が骨・石灰化・結石・金属・ガスなどの影響で十分に深部へ進まず、または深部から戻るエコーを受信しにくくなることで生じる超音波アーチファクトです。原因物の後方が暗く表示されますが、陰影の深部に何もないと意味するわけではありません。
この記事では、音響陰影の定義、発生の仕組み、代表的な見え方、後方エコー増強や多重反射との違い、検査時の基本的な確認手順を解説します。記事は医療従事者の学習を目的とした一般的な教育情報であり、個別患者の診断や治療判断に置き換えるものではありません。
この記事の結論
音響陰影とは、骨、結石、石灰化、金属、ガスなどによって超音波の透過や深部からの反射信号が妨げられ、原因物の後方が低エコーまたは無エコーに近く表示される超音波アーチファクトです。陰影は深部が「存在しない」ことを示すのではなく、十分に観察できていない可能性を示します。原因物の手前、陰影の均一性や広がり、別断面での再現性、探触子の接触状態を確認し、必要に応じて観察窓や入射角を変えて評価します。画像所見だけで個別患者の診断を確定せず、施設の手順や担当医の判断と合わせて扱うことが重要です。
この記事でわかること
- 音響陰影の意味と、画像上で原因物の後方が暗くなる理由
- clean、partial、dirty shadowingの基本的な違い
- 胆石、石灰化、骨、ガス、金属などの代表的な原因
- 後方エコー増強、外側陰影、多重反射との見分け方
- 別断面・入射角・接触状態を確認する基本手順と注意点
音響陰影とは？まず押さえたい定義
音響陰影とは、強い反射や高い減衰を示す構造物の深部で、超音波エコーが低下または消失し、帯状・扇状の暗い領域として表示されるアーチファクトです。英語では acoustic shadow、acoustic shadowing と表現され、日本超音波医学会の教育資料では「音響陰影（アコースティックシャドウ）」として扱われています。
画像では、原因となる構造が高エコーまたは強い反射として描出され、その探触子から遠い側に暗い領域が続く形が基本です。陰影の方向は、原則として超音波ビームの進行方向と関係します。そのため、画面の下側がいつも音響陰影になるという意味ではなく、探触子の向きや入射方向によって見え方が変わります。
音響陰影は、病変名や診断名ではありません。結石、石灰化、骨、ガス、金属など、複数の原因で生じる画像上の所見です。原因を考えるときは、陰影だけでなく、その手前にある構造の性状、形、位置、移動性、別断面での再現性などを組み合わせます。
- 典型像：原因物の後方に低エコーまたは無エコーに近い領域が続く
- 原因：強い反射、高い減衰、散乱、吸収などが関係する
- 注意点：陰影の深部に構造がないことを示す所見ではない
| 見る場所 | 確認する内容 | 読み方の注意 |
|---|---|---|
| 陰影の手前 | 高エコー構造、骨、石灰化、ガス、人工物など | 高エコー像だけで原因を確定しない |
| 陰影の内部 | 均一な暗部か、不均一なエコーを含むか | ガスではdirty shadowingのような不均一像があり得る |
| 陰影の方向・範囲 | ビーム方向、帯状か扇状か、深部への広がり | 探触子の角度や構造物の形状で変化する |
具体例
- 胆嚢内の高エコー構造の後方に暗い帯が続く場合、胆石などによる音響陰影を考える手がかりになります。ただし、その画像所見だけで個別患者の診断を確定することはできません。
注意点
- 「黒く見える部分」だけを見て音響陰影と判断せず、画像全体と走査条件を確認します。
例外・適用できないケース
- 音響陰影でも、常に手前に明瞭な高エコー部が描出されるとは限りません。構造の大きさ、性状、入射角、装置条件などにより典型像から外れる場合があります。
なぜ音響陰影が生じるのか：反射・減衰・ガスの影響
音響陰影は、超音波が強い反射体で跳ね返される、構造内で強く減衰する、またはガスによって散乱・多重反射することで、深部へ届くエネルギーや深部から戻るエコーが減るために生じます。
骨や石灰化、結石などは周囲の軟部組織と音響特性が異なるため、境界で超音波が強く反射されます。入射した超音波の一部が手前で戻ると、構造物の深部に進むエネルギーが少なくなります。その結果、深部から探触子へ戻る信号も減り、暗い陰影として表示されます。
さらに、石灰化や骨、金属などでは、反射だけでなく吸収や散乱を含む減衰の影響も大きくなります。ガスは軟部組織との音響インピーダンス差が大きく、散乱や反射が複雑に加わるため、均一な真っ黒の陰影よりも、内部にまだらなエコーを含むdirty shadowingとして見えることがあります。
- 強い反射：深部へ進む超音波エネルギーが減る
- 高い減衰：深部から戻る信号が弱くなる
- ガス：散乱や多重反射が加わり、不均一な陰影になりやすい
| 原因の例 | 画像上の傾向 | 観察上の意味 |
|---|---|---|
| 骨・明瞭な石灰化 | 比較的明瞭で均一な暗部 | 深部の描出が制限される |
| 結石 | 高エコー構造の後方に陰影 | 結石の存在を考える手がかりになることがある |
| ガス | 不均一な反射やdirty shadowing | 深部臓器の観察を妨げることがある |
| 金属・人工物 | 強い反射や陰影、場合により複合アーチファクト | 別の観察窓が必要になることがある |
注意点
- 実際の表示は装置の周波数、ゲイン、STC、フォーカス、探触子の種類、対象部位などで変わります。
音響陰影の種類と代表的な見え方
教育上は、陰影が均一で明瞭か、部分的にエコーが残るか、不均一な反射を伴うかによって、clean、partial、dirty shadowingと整理すると理解しやすくなります。ただし、分類名の使い方は文献や施設で異なる場合があります。
clean acoustic shadowingは、原因物の後方が比較的均一に暗くなるタイプです。骨、明瞭な石灰化、胆石、大きな金属構造物などで説明されることがあります。partial acoustic shadowingは、陰影の内部や一部にエコーが残るタイプで、構造物が小さい、分散している、または反射面が不均一な場合などに見られます。
dirty acoustic shadowingは、陰影内に不均一なエコーや反射が混在するタイプです。消化管ガス、含気肺、軟部組織内のガスなどが代表例です。陰影の種類だけで原因物を断定せず、対象部位と周囲の画像所見を併せて考えます。
- Clean：後方が比較的均一に暗い
- Partial：陰影の一部にエコーが残る
- Dirty：まだらなエコーや複雑な反射を伴う
| 分類名 | 主な画像印象 | 代表的な原因の例 |
|---|---|---|
| Clean shadowing | 明瞭で比較的均一な暗部 | 骨、石灰化、結石、金属など |
| Partial shadowing | 陰影の一部に信号が残る | 不均一な石灰化、小さな反射体など |
| Dirty shadowing | 不均一なエコーや反射が混在 | ガス、含気肺、組織内の気泡など |
具体例
- 肺エコーでは、肋骨の後方に生じる陰影を避け、肋間から胸膜ラインを観察するという考え方が基本になります。
注意点
- 分類は画像を整理する補助であり、分類名だけで病態や診断を決めるものではありません。
音響陰影を実際の画像で確認しながら学びたい方へ
音響陰影をはじめとするアーチファクトは、用語の暗記だけでなく、探触子の当て方や入射角、別断面での見え方を実際に比較すると理解が深まります。SASHIエコーラボでは、臨床検査技師・医療従事者を対象に、超音波検査のマンツーマンレッスンや医療機関向け法人研修、学習・復職に関する相談を行っています。個別患者の診断相談ではなく、検査技術や教育体制についてご相談ください。
超音波検査の学習・研修について相談する受講前の相談だけでも可能です。現在の経験や目標に合わせてご案内します。
後方エコー増強・外側陰影・多重反射との違い
音響陰影は原因物の深部が暗くなる現象です。一方、後方エコー増強は深部が相対的に明るくなり、外側陰影は構造物の側縁に現れ、多重反射は反射面の間で繰り返し反射した線状・等間隔の像として現れます。
後方エコー増強は、液体を含む構造物などで周囲の軟部組織より超音波の減衰が少なく、深部に多くの信号が届くことで生じます。音響陰影とは深部の明るさが反対方向になるため、両者を比較すると理解しやすくなります。
外側陰影、側方陰影は、嚢胞や血管などの側縁に出現する陰影です。屈折、音速差、境界条件など複数の要因が関係すると考えられており、原因物の真後ろに出る音響陰影と同じ現象として扱わないよう注意します。多重反射では、反射面の間を超音波が往復し、複数の線状エコーや反射像が現れます。
- 深部が暗い：音響陰影を考える
- 深部が明るい：後方エコー増強を考える
- 側縁に出る：外側陰影・側方陰影を考える
- 線状・等間隔の反射像：多重反射を考える
| 所見 | 主な位置 | 画像上の特徴 |
|---|---|---|
| 音響陰影 | 原因物の深部 | 低エコーまたは無エコーに近い暗部 |
| 後方エコー増強 | 液体構造などの深部 | 周囲より明るく見える |
| 外側陰影 | 構造物の左右の側縁 | 側方に生じる陰影 |
| 多重反射 | 反射面の深部など | 複数の線状・反復する反射像 |
注意点
- 実際の画像では複数のアーチファクトが重なり、典型例どおりに見えないことがあります。
検査中に音響陰影を確認する基本手順
音響陰影を見つけたら、陰影の手前、形状、別断面での再現性、探触子の接触状態を順に確認します。ゲインやSTCを上げるだけで解決しようとせず、まず原因と走査条件を見直します。
最初に陰影の直前を観察し、高エコーの結石や石灰化、骨表面、ガス、金属、人工物などがないかを確認します。次に、暗部が均一か不均一か、帯状か扇状か、構造物の左右に出ていないかを見ます。陰影の位置が超音波ビームの方向と整合するかも確認します。
続いて、長軸・短軸、縦断・横断などの別断面や別の入射角で観察します。陰影によって隠れている深部が、別の観察方向で見える場合があります。探触子の密着不足、ゼリー不足、皮膚との間の空気、圧迫不足、走査面のずれ、体動も音響陰影様の描出不良につながり得るため、基本操作を整えます。
原因が強い反射体や高減衰構造であれば、単純なゲイン調整で深部情報が回復するとは限りません。ゲインを上げることで、陰影内のノイズや別のアーチファクトが強調されることもあります。装置条件を調整する場合も、画像全体のバランスと再現性を確認します。
- Step 1：陰影の手前に原因物の候補があるか見る
- Step 2：均一性、幅、形、方向を確認する
- Step 3：別断面・別角度・別の観察窓を試す
- Step 4：密着、ゼリー、圧迫、体動などを確認する
- Step 5：ゲインやSTCだけで判断せず、条件変更後の画像を比較する
| 確認項目 | 確認する理由 |
|---|---|
| 原因物の手前の高エコー像 | 結石や石灰化などの候補を把握するため |
| 陰影の均一性・形状 | clean、partial、dirtyの傾向を整理するため |
| 別断面・別入射角 | 陰影の再現性や観察可能な深部を確認するため |
| 探触子の接触と圧迫 | 操作上の描出不良を除外するため |
具体例
- 頸動脈の壁石灰化では後方陰影により内腔の一部が見えにくくなることがあります。断面や入射角を変えて観察範囲を確認しますが、描出できない部分を正常とみなすことはできません。
注意点
- 設定変更で見え方が変わっても、それだけで陰影の原因が確定するわけではありません。
- 検査者の判断は施設の手順、対象部位の標準撮像法、臨床情報、必要に応じた担当医の評価と合わせて行います。
音響陰影のメリットと限界：邪魔なだけではない
音響陰影は深部構造や血流の観察を妨げる一方、結石、石灰化、骨、ガス、金属などの存在を推測する手がかりにもなります。役立つ所見でありながら、見えない範囲を残すという限界も同時に持つアーチファクトです。
たとえば胆嚢内の高エコー構造と後方陰影の組み合わせは、結石などを考える材料になります。肋骨や金属デバイスの陰影は、画像上の位置関係や観察可能な範囲を理解する助けになります。このように、音響陰影は「除去すべきノイズ」とは限らず、原因物の存在を示唆する画像情報でもあります。
一方、陰影の後方にある正常構造や病変が隠れている可能性があります。陰影を認めたからといって、深部が空洞である、病変がない、あるいは特定の疾患であると判断することはできません。見える範囲と見えない範囲を記録し、別断面や別の方法で補えるかを検討します。
- 役立つ点：原因物の存在や位置を推測する手がかりになる
- 制限される点：陰影の深部の構造や血流が見えにくくなる
- 判断の原則：画像所見、走査条件、臨床情報を組み合わせる
| 側面 | 具体的な内容 |
|---|---|
| 情報として役立つ | 結石、石灰化、骨、ガス、金属などを示唆する |
| 観察を制限する | 陰影の後方の組織や血流が描出できないことがある |
| 再評価が必要 | 別断面や別観察窓でも情報が不足する場合がある |
注意点
- 音響陰影の存在だけで、疾患名、良悪性、重症度、治療方針を決めることはできません。
よくある質問
Q1. 音響陰影とは簡単にいうと何ですか？
A. 骨、結石、石灰化、金属、ガスなどの後方で、超音波の信号が減って暗く見えるアーチファクトです。暗い部分に何もないという意味ではなく、超音波が十分に届かない、または戻るエコーを受信しにくい可能性を示します。
Q2. 音響陰影があれば結石ですか？
A. 結石は音響陰影の原因の一つですが、結石に限定されません。骨、石灰化、ガス、金属、人工物などでも生じます。手前の構造、形状、位置、別断面での所見、臨床情報などを組み合わせて評価します。
Q3. 音響陰影の後ろは本当に何もないのでしょうか？
A. いいえ。陰影の後方に構造が存在していても、超音波が十分に到達しない、または深部からのエコーを十分に受信できないため見えないことがあります。描出できない範囲を正常とは判断しません。
Q4. 後方エコー増強との違いは何ですか？
A. 音響陰影は原因物の後方が暗くなる現象で、後方エコー増強は液体を含む構造などの後方が周囲より明るくなる現象です。深部の表示が暗くなるか明るくなるかが基本的な違いです。
Q5. ガスによる音響陰影は結石と同じように見えますか？
A. 同じとは限りません。ガスでは散乱や多重反射の影響で、陰影内部に不均一なエコーが混在するdirty shadowingのように見えることがあります。形状や周囲の所見を含めて確認します。
Q6. 音響陰影が見えたらゲインを上げればよいですか？
A. ゲインを上げるだけでは、強い反射体や高減衰構造の後方情報が回復しない場合があります。ノイズや別のアーチファクトを強調することもあるため、先に接触状態、別断面、入射角、観察窓を確認し、設定変更後の画像を比較します。
Q7. 音響陰影は初心者がどこから確認すればよいですか？
A. まず陰影の手前に高エコー構造、骨、石灰化、ガス、金属などがないかを見ます。次に陰影の均一性と形状を確認し、別断面・別角度で再現するか、探触子の密着やゼリー、圧迫に問題がないかを順に確認すると整理しやすくなります。
まとめ
この記事の要点
- 音響陰影とは、原因物の深部でエコーが減少または消失し、暗い領域として表示される超音波アーチファクトです。
- 骨、結石、石灰化、金属、ガスなど、複数の原因で生じます。
- 均一なclean shadowing、不均一なpartial shadowing、ガスなどで見られるdirty shadowingに整理できます。
- 陰影の深部に何もないとは限らず、観察不能または描出不良の可能性があります。
- 後方エコー増強は深部が明るくなり、多重反射は反復する線状像が出るため、音響陰影と区別します。
- 手前の原因物、陰影の形、別断面、入射角、探触子の接触状態を確認し、ゲイン調整だけで判断しないことが重要です。
- 音響陰影は原因物を示唆する手がかりになる一方、個別患者の診断を単独で確定する所見ではありません。
