連続波ドプラ（CW）とパルスドプラ（PW）は、どちらも血流のドプラ信号を観察する方法ですが、得意な状況が異なります。初心者が最初に覚えたい違いは、「測定する深さを選べるか」と「高速血流に対応しやすいか」です。
CWは超音波ビーム上の複数の深さから届く信号をまとめて扱うため、深さ方向の位置を選択できません。その代わり、PWのようなPRF由来の速度上限を受けにくく、高速なジェット流の評価に用いられます。
PWはBモード画像上でサンプルボリューム、またはレンジゲートを設定し、特定の範囲の血流波形を確認できます。ただし、測定する深さや設定条件によって速度上限が変わり、エイリアシングが生じることがあります。この記事は医療従事者の学習を目的とした一般的な教育情報であり、個別患者の診断や治療判断に置き換えるものではありません。
この記事の結論
連続波ドプラ（CW）とパルスドプラ（PW）の最大の違いは、深さ方向の位置を選べるかどうかです。CWは超音波ビーム上の複数の深さからの信号をまとめて受信するため、深さを特定できない一方、高速血流の評価に向きます。PWはサンプルボリュームを置いた深さの血流を局所的に観察できますが、PRFに関係する速度上限があり、条件によってエイリアシングが起こります。実際の検査では、Bモードやカラードプラで位置と流れを確認し、目的や血流速度に応じて両者を組み合わせて考えます。
この記事でわかること
- 連続波ドプラ（CW）とパルスドプラ（PW）の基本的な仕組み
- 両者を分ける中心的な基準である距離分解能と速度上限
- PWでエイリアシングが起こる理由と、PRFとの関係
- 心臓や血管で考える基本的な使い分け
- スペクトルドプラ、カラードプラ、パワードプラとの違い
- 入射角、サンプル位置、装置設定を確認する際の注意点

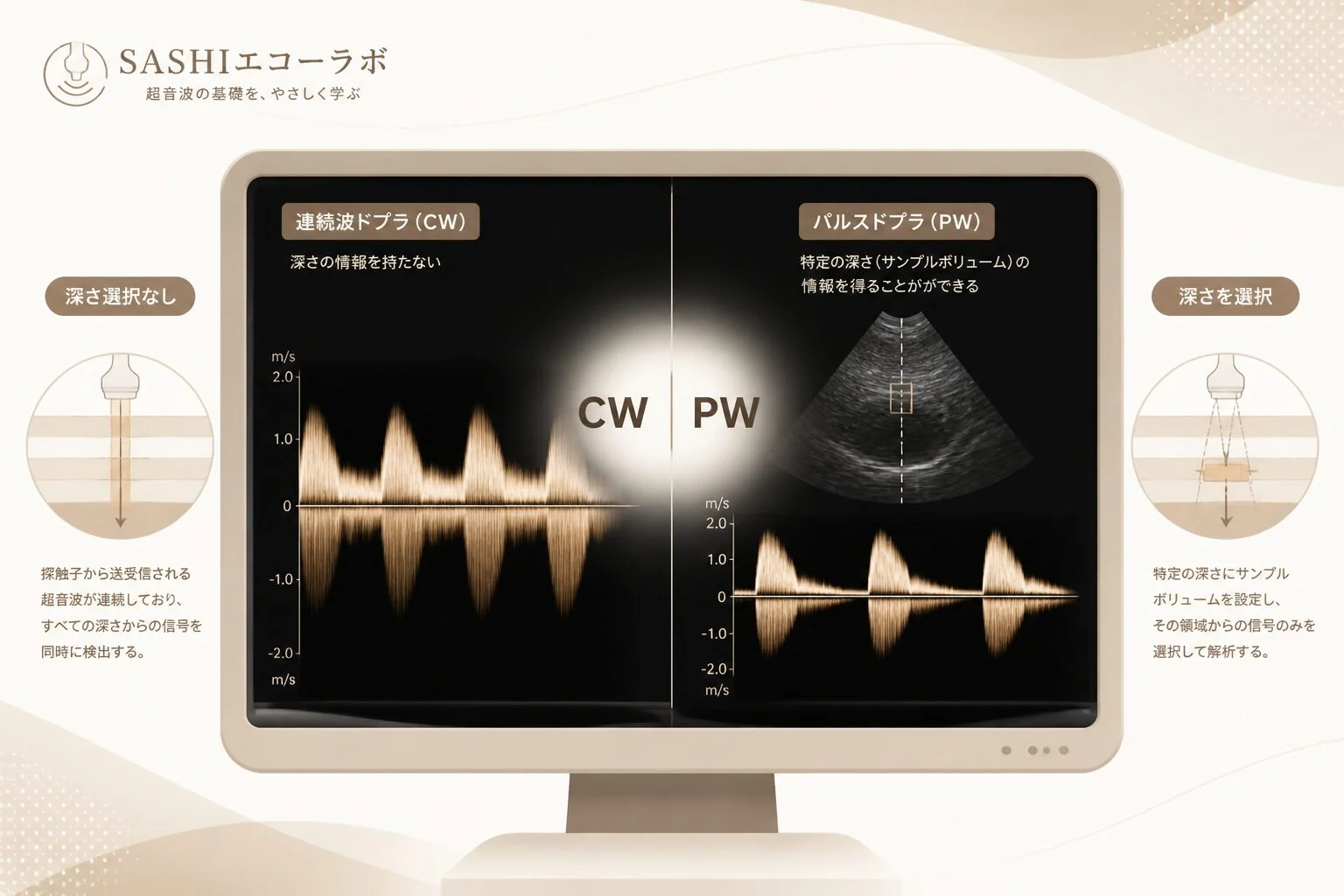

連続波ドプラとパルスドプラの違いを先に比較
連続波ドプラ（CW）は深さ方向の位置を選べない代わりに高速血流を測定しやすく、パルスドプラ（PW）はサンプルボリュームで深さを選べる代わりに、PRFに関係する速度上限があります。
CWはContinuous Wave Dopplerの略で、超音波の送信と受信を連続的に行う方式です。超音波ビーム上に存在する複数の深さからのドプラ信号が重なって受信されるため、得られた波形をどの深さの血流が作ったのかを距離方向に分けて判断できません。
PWはPulsed Wave Dopplerの略で、超音波を短いパルスとして送信し、反射波が戻る時間を利用して設定した深さの信号を取り出します。Bモード画像で確認した血管や心腔内にサンプルボリュームを置き、その範囲の血流を時間波形として観察できる点が特徴です。
したがって、「どちらが優れているか」ではなく、局所的な血流を見たいのか、高速血流を評価したいのかで選択を考えます。実際の検査では、画像やカラードプラで対象部位を確認したうえで、PWまたはCWを組み合わせることがあります。
- CW：連続送受信、深さの選択はできない、高速血流に対応しやすい
- PW：パルス送信、サンプルボリュームで深さを選べる、速度上限に注意が必要
- 両者とも血流方向と超音波ビームの角度、プローブの向き、装置設定の影響を受ける
| 比較項目 | 連続波ドプラ（CW） | パルスドプラ（PW） |
|---|---|---|
| 送信・受信 | 連続的に行う | パルス状に断続して行う |
| 深さ方向の位置選択 | できない | サンプルボリュームで選択できる |
| 距離分解能 | 持たない | 持つ |
| 高速血流への対応 | PWより対応しやすい | 速度上限に注意が必要 |
| 主な注意点 | 異なる深さの信号が混在する | エイリアシングや深部でのPRF低下 |
具体例
- 心臓弁の狭窄などで高速なジェット流を評価する場面では、CWの特性が活用されます。
- 頸動脈の特定部位や狭窄部の前後で局所的な波形を確認する場面では、PWの位置選択性が役立ちます。
注意点
- CWで得られた最高速度が、必ず目的とした1か所だけの速度を示すとは限りません。
- PWでサンプルボリュームを置いても、実際には設定した幅を持つ範囲の信号を評価します。
例外・適用できないケース
- 装置の構成やプローブの種類によって、利用できるドプラ機能や表示方法は異なります。
CWはなぜ高速血流の評価に向くのか
CWは連続的にドプラ信号を受信するため、PWのようにパルス繰り返し周波数（PRF）を基準としたサンプリング上限の制約を受けにくいからです。
PWでは、パルスを送信して反射波を受信した後に、次のパルスを送ります。この繰り返しの頻度がPRFです。高い血流速度ではドプラ周波数偏移も大きくなるため、PRFとの関係で測定できる周波数に上限が生じます。
CWは送信と受信を連続して行うため、PWで代表的に問題となるPRF由来の折り返し制限を受けにくく、高速流の評価に適しています。心臓弁狭窄で生じる高速ジェット流などは、CWを検討する代表的な状況です。
ただし、CWは高速ならどのような条件でも正確に測定できる万能な方法ではありません。ビーム上の信号が混在するため発生部位を深さ方向に特定できず、血流方向とビームの角度が不適切であれば速度を過小評価する可能性があります。
- 高速血流では、PWの速度上限を超える可能性があるためCWを検討する
- CWのスペクトルにはビーム上の複数の血流速度成分が含まれ得る
- プローブの位置・向きとドプラ入射角が測定結果に影響する
| 確認すること | 意味 |
|---|---|
| 血流速度 | PWの上限を超えるほど高速か |
| 位置情報の必要性 | 特定の深さを選ぶ必要があるか |
| ビーム方向 | 血流方向に近づけられているか |
| 信号の混在 | ビーム上の別の血流や組織信号が重なっていないか |
具体例
- 心臓弁の手前・弁付近・流出路など、位置ごとの波形を確認したい場合にはPWが役立つことがあります。一方、弁を通過する高速ジェット流の評価ではCWが重要になることがあります。
注意点
- 「CWは最高速度だけを測る」「CWは血流全体を測る」と単純化すると、複数深さの信号が混在する特徴を見落とします。
- CWでPWのようなPRF由来のエイリアシングが起こりにくいことと、測定誤差がないことは同じ意味ではありません。
例外・適用できないケース
- 装置の信号処理や表示上のアーチファクトまで含めて、CWに問題が絶対に起こらないと断定することは避けます。
PWは深さを選べるが、PRFとエイリアシングに注意する
PWはサンプルボリュームを置いた局所の血流を観察できますが、血流速度や測定深度などの条件によって速度上限を超えるとエイリアシングが表示されます。
PWでは、送信したパルスと反射波が戻るまでの時間を利用して、設定した深さの信号を抽出します。これにより、血管の特定部位、血管壁近傍と中央部、狭窄部の前後、心腔内の特定位置などを比較できます。
サンプリングできるドプラ周波数の上限は、一般にナイキスト周波数としてPRFの2分の1で表されます。実際の表示は超音波周波数や入射角などにも関係するため、PRFを血流速度そのものと考えてはいけません。
上限を超えた周波数は本来とは異なる位置に折り返して表示されます。これがエイリアシングです。エイリアシングは装置の故障を意味するのではなく、サンプリング条件と血流信号の関係で生じる表示上の現象です。
- 速度が高いほどエイリアシングが起こりやすい
- 深い位置では反射波を待つ必要があり、PRFを上げにくい場合がある
- 超音波周波数、入射角、スケール、ベースラインなども表示に関係する
- PRFを上げれば常に解決するわけではなく、測定深度との両立が必要
| 要因 | 確認する理由 |
|---|---|
| 血流速度 | 速度が高いほどドプラ周波数偏移が大きくなる |
| 測定深度 | 深部では受信時間を確保する必要がある |
| PRF | サンプリング可能な上限に関係する |
| 入射角 | 検出されるドプラ周波数や速度計算に影響する |
| 表示スケール・ベースライン | 波形の見え方や折り返しの確認に関係する |
具体例
- 頸動脈の特定部位をPWで観察しているとき、高速流によって波形が折り返して見える場合があります。その場合は、測定位置、深度、角度、PRFや表示条件を順に確認します。
注意点
- 設定を変更する場合は、装置の操作手順と施設の標準手順に従ってください。
- エイリアシングの有無だけで血管病変の有無や重症度を判断せず、Bモード、カラードプラ、波形、臨床情報を組み合わせて評価します。
例外・適用できないケース
- 浅い部位と深い部位では選択できるPRFや表示条件が異なります。装置表示の数値をそのまま他の装置や施設へ適用できるとは限りません。
PWとCWの使い分けを実技で確認したい方へ
連続波ドプラとパルスドプラの違いは、用語だけでなく、プローブの当て方、血流方向の捉え方、サンプルボリュームの置き方、波形の読み方を通して理解しやすくなります。SASHIエコーラボでは、臨床検査技師をはじめとする医療従事者向けに、超音波検査のマンツーマンレッスンや法人研修、学習相談を行っています。診断相談ではなく、検査技術の学習や教育体制について相談したい方は、サービス内容をご確認ください。
超音波検査の学習・研修について相談する受講前の相談だけでも可能です。現在の経験や目標に合わせてご案内します。
「スペクトルドプラ」とCW・PWは同じ分類ではない
CWとPWは主にドプラ信号を取得する方式の違いであり、スペクトルドプラは信号を時間と周波数の関係として波形表示する呼び方です。したがって、スペクトルドプラとPWは同義ではありません。
スペクトルドプラでは、横軸を時間、縦軸を周波数または速度として、血流の変化を波形で表示します。PWでもCWでもスペクトル表示が使われるため、「スペクトルドプラ＝パルスドプラ」と覚えると混乱します。
カラードプラは、一定範囲の血流情報を色の分布として表示し、血流の位置や広がりを把握するのに役立ちます。パワードプラは、主に血流信号の強さを表示する方法で、速度や方向を直接示すものではありません。
検査では、Bモードで形態を見て、カラードプラで血流の位置や分布を確認し、必要な部位にPWまたはCWのスペクトルドプラを適用するという流れを考えると、各機能の役割を整理しやすくなります。
- CW・PW：ドプラ信号を取得する方式の違い
- スペクトルドプラ：ドプラ信号を波形として表示する方法
- カラードプラ：血流の分布や方向を色で表示する方法
- パワードプラ：血流信号の強さを主に表示する方法
| 用語 | 主な役割 |
|---|---|
| パルスドプラ（PW） | 設定した深さの血流を局所的に波形化する方式 |
| 連続波ドプラ（CW） | ビーム上の信号を連続的に受信する方式 |
| スペクトルドプラ | 時間変化する周波数・速度を波形表示する方法 |
| カラードプラ | 範囲内の血流情報を色の分布で表示する方法 |
| パワードプラ | 血流信号の強さを主に表示する方法 |
具体例
- カラードプラで血流の位置を見つけた後、その部位の波形をPWで確認することがあります。高速流の評価が必要な場合は、位置情報の限界を理解したうえでCWを組み合わせます。
注意点
- 色の赤・青を動脈・静脈と直結させてはいけません。色は装置のカラーマップやプローブに近づく・遠ざかる方向などの設定に依存します。
例外・適用できないケース
- 装置メーカーによって名称、ボタン表示、波形表示の仕様が異なる場合があります。
実際に使い分けるときの基本手順
まずBモードとカラードプラで対象部位と血流の位置を確認し、局所評価ならPW、高速流の評価が必要ならCWを検討します。その後、角度・サンプル位置・波形の信頼性を確認します。
最初からCWかPWかを決め打ちするのではなく、何を知りたいのかを明確にします。特定の深さの波形が必要ならPW、ビーム上の高速成分を評価したいもののPWの上限が問題になりそうならCWという考え方が基本です。
血管では、Bモードで血管壁や走行を確認し、カラードプラで血流の分布を見ます。PWを使う場合は、サンプルボリュームの位置と幅を確認し、必要に応じて測定部位を変えて波形を比較します。
CWを使う場合は、どの深さの信号かを分離できないという前提を保ちます。プローブを少しずつ動かしたり向きを調整したりしながら、目的とする血流を捉えられているかを検討します。
- 1. 検査目的を「局所の波形」か「高速流の評価」かに分ける
- 2. Bモードで解剖学的位置と対象を確認する
- 3. カラードプラで血流の方向・分布・乱れの有無を確認する
- 4. PWならサンプルボリュームと深度、CWならビーム上の信号混在を意識する
- 5. 入射角、プローブの向き、波形の再現性、装置設定を確認する
- 6. 波形だけで結論を出さず、他の画像所見や臨床情報と合わせて評価する
| 知りたいこと | まず検討する方法 | 主な注意点 |
|---|---|---|
| 特定部位の血流波形 | PW | サンプル位置、深度、エイリアシング |
| 非常に高速な血流の評価 | CW | 深さを特定できず、信号が混在する |
| 血流の位置や広がり | カラードプラ | 色の意味は方向設定に依存する |
| 血流信号の存在を捉える補助 | パワードプラ | 速度や方向を直接示す方法ではない |
具体例
- 頸動脈では局所的な波形評価が目的になりやすいためPWを検討し、心臓弁を通過する高速ジェット流ではCWの特性を活用します。ただし、これは一般的な学習上の例であり、実際の選択は検査目的、装置、施設手順、対象部位によって異なります。
注意点
- 血流方向とドプラビームの角度が大きい場合、速度の誤差が大きくなり得ます。定量評価では、関連ガイドラインや施設手順に従って角度を確認してください。
- 角度補正を行ったからといって、プローブ操作や血流方向の把握に由来する誤差がすべてなくなるわけではありません。
例外・適用できないケース
- 心臓、頸動脈、下肢血管などでは標準的な評価項目や操作が異なります。ここで示した手順は共通する考え方であり、各領域の標準法を代替するものではありません。
FAQ：連続波ドプラとパルスドプラで迷ったときの疑問
CWとPWは優劣ではなく、位置選択性と高速流への対応という異なる強みを持っています。
初心者がつまずきやすい疑問を、用語の意味と測定上の注意に分けて整理します。装置の具体的な設定値や判定基準は、対象部位、装置、施設手順、採用するガイドラインによって確認してください。
| 質問 | 回答 |
|---|---|
| CWでは深さを選べないのですか？ | 基本的に、PWのようなサンプルボリュームによる距離選択はできません。ビーム上の複数の深さからの信号が重なり得るため、測定部位を深さ方向に特定できない点が重要です。 |
| PWはCWより正確ですか？ | 正確さを一律に比較することはできません。PWは局所性に優れますが、角度、サンプル位置、PRF、エイリアシングなどの影響を受けます。CWは高速流に対応しやすい一方、深さの特定に限界があります。 |
| PWのエイリアシングは装置の故障ですか？ | 通常は、測定対象のドプラ周波数がサンプリング上限を超えたときに生じる表示上の現象です。故障と決めつけず、速度、深度、PRF、スケール、角度などを確認します。 |
| PRFを上げると血流速度も上がりますか？ | 上がりません。PRFはパルスを送信する頻度であり、血流速度そのものではありません。PWで測定可能なドプラ周波数の上限に関係します。 |
| スペクトルドプラはPWのことですか？ | 同じではありません。スペクトルドプラは波形表示の呼び方で、PWでもCWでもスペクトル表示が用いられます。 |
| CWならエイリアシングは絶対に起こりませんか？ | 「絶対にない」と断定するのは適切ではありません。PWで問題になるPRF由来の折り返し制約を受けにくい、という理解が安全です。 |
| PWのサンプルボリュームは一点だけを測りますか？ | 一点というより、設定した幅を持つ範囲の信号を評価します。位置や幅の設定、血流分布によって波形は変わり得ます。 |
注意点
- この記事の説明だけで個別患者の診断、治療、重症度判定を行わないでください。
- 基準値や所見の解釈は、装置、対象部位、患者条件、施設の手順、関連ガイドラインによって異なります。
例外・適用できないケース
- ドプラモードの名称や操作方法は装置によって異なるため、実技では使用機種の取扱説明書と施設内教育を併用してください。
よくある質問
Q1. 連続波ドプラとパルスドプラの最大の違いは何ですか？
A. 連続波ドプラ（CW）は深さ方向の位置を選べない一方、高速血流を評価しやすい方法です。パルスドプラ（PW）はサンプルボリュームで深さを選べますが、PRFに関係する速度上限があり、条件によってエイリアシングが起こります。
Q2. 連続波ドプラはどのようなときに使いますか？
A. 高速な血流を評価したいときに検討されます。心臓弁狭窄に伴う高速ジェット流は代表例ですが、CWでは深さ方向の位置を特定できないため、その限界を踏まえて使用します。
Q3. パルスドプラはどのようなときに使いますか？
A. 血管や心腔内など、特定の深さ・部位の血流波形を観察したいときに適しています。サンプルボリュームを設定できますが、角度、位置、深度、PRFなどの条件を確認する必要があります。
Q4. スペクトルドプラとパルスドプラは同じですか？
A. 同じではありません。パルスドプラは信号を取得する方式で、スペクトルドプラはドプラ信号を時間と周波数の波形として表示する方法です。PWでもCWでもスペクトル表示が使われます。
Q5. PRFを高くすると血流速度が高くなりますか？
A. なりません。PRFは超音波パルスを送信する頻度です。PWにおける測定可能なドプラ周波数の上限に関係しますが、血流速度そのものではありません。
Q6. エイリアシングが出たら、すぐにCWへ変更すべきですか？
A. すぐに変更すると決めるのではなく、測定目的、サンプル位置、深度、入射角、PRF、表示スケールなどを確認します。高速流の評価でCWが適する場合もありますが、CWには深さを特定できないという制約があります。
まとめ
この記事の要点
- CWは深さ方向の位置を選べず、PWはサンプルボリュームで深さを選べる。
- CWはPWのようなPRF由来の速度上限を受けにくく、高速血流の評価に向く。
- PWは局所的な血流波形を見やすいが、条件によってエイリアシングが起こる。
- CWで得られる信号はビーム上の複数深さからの成分が混在し得る。
- スペクトルドプラは表示方法の呼び方であり、PWと同義ではない。
- 実際の評価では、Bモード、カラードプラ、PW・CW、入射角、装置設定、臨床情報を組み合わせて考える。
- 基準値や所見の解釈は、対象部位、装置、施設手順、ガイドラインなどの条件を確認する。
参考資料
- ドプラ法の原理と応用日本超音波医学会・J-STAGE
参照内容：連続波ドプラは距離分解能を持たず、パルスドプラはサンプリング位置を設定できること、両者の基本的な原理と用途の違い。
- RBC motion and the basis of ultrasound Doppler instrumentationNational Library of Medicine, PubMed Central
参照内容：ドプラ法、サンプリング、ナイキスト周波数、エイリアシング、カラードプラやスペクトルドプラの基本概念。
- 超音波による血管検査の標準的評価法日本超音波医学会
参照内容：血管超音波におけるドプラ評価、測定条件、血流方向や角度を確認する際の基本的な考え方。
- Ultrasound Doppler angle and velocity measurementNational Library of Medicine, PubMed Central
参照内容：ドプラ周波数偏移が血流方向と超音波ビームの角度の影響を受けること、角度条件が速度評価に関係すること。
