エコー画像で、膀胱や胆嚢の内部、心腔内、嚢胞性領域などに本来ないはずの細かい高エコーが見えると、デブリや血栓などの実体なのか、装置が拾った偽像なのか迷うことがあります。サイドローブアーチファクトは、そのような判断を難しくする代表的なアーチファクトの一つです。
サイドローブアーチファクトは、主ビームの外側にある反射体から返った信号が、装置によって主ビーム方向の信号として表示される現象です。この記事では、まず仕組みを理解し、次に画像上の特徴と検査中の確認手順を整理します。
なお、本記事は医療従事者の学習と超音波検査技術の理解を目的とした教育情報です。個別の患者さんの診断、治療、予後を判断するものではありません。
この記事の結論
サイドローブアーチファクトは、主ローブ以外の副次的な音響ビームで得られた反射信号が、主走査線上の信号として表示されることで生じる偽像です。強い反射体の近くや液体で満たされた領域の内部に、線状・帯状・弧状の高エコーとして現れることがあります。ただし、形状だけで断定することはできません。プローブを移動・傾斜させ、別断面で連続性を確認し、必要に応じてゲインやフォーカス、プローブを見直します。変化したから必ずアーチファクト、変化しないから必ず病変という単純な判断も避け、臨床情報や他の画像所見と合わせて評価してください。
この記事でわかること
- サイドローブアーチファクトの意味と、主ローブ・サイドローブの関係
- 強い反射体の近くや無エコー領域で目立ちやすい理由
- 画像上で疑う特徴と、単独所見で断定できない理由
- プローブ操作、別断面、ゲイン、フォーカスを使った基本的な確認手順
- グレーティングローブ、ビーム幅アーチファクト、多重反射との違い
- 学習時や実際の検査で見落としを防ぐための注意点
サイドローブアーチファクトの定義
サイドローブアーチファクトとは、超音波ビームの主ローブ以外に生じる副次的な音響ビーム、すなわちサイドローブからの反射信号が、主ローブ上の信号として画像に表示される偽像です。

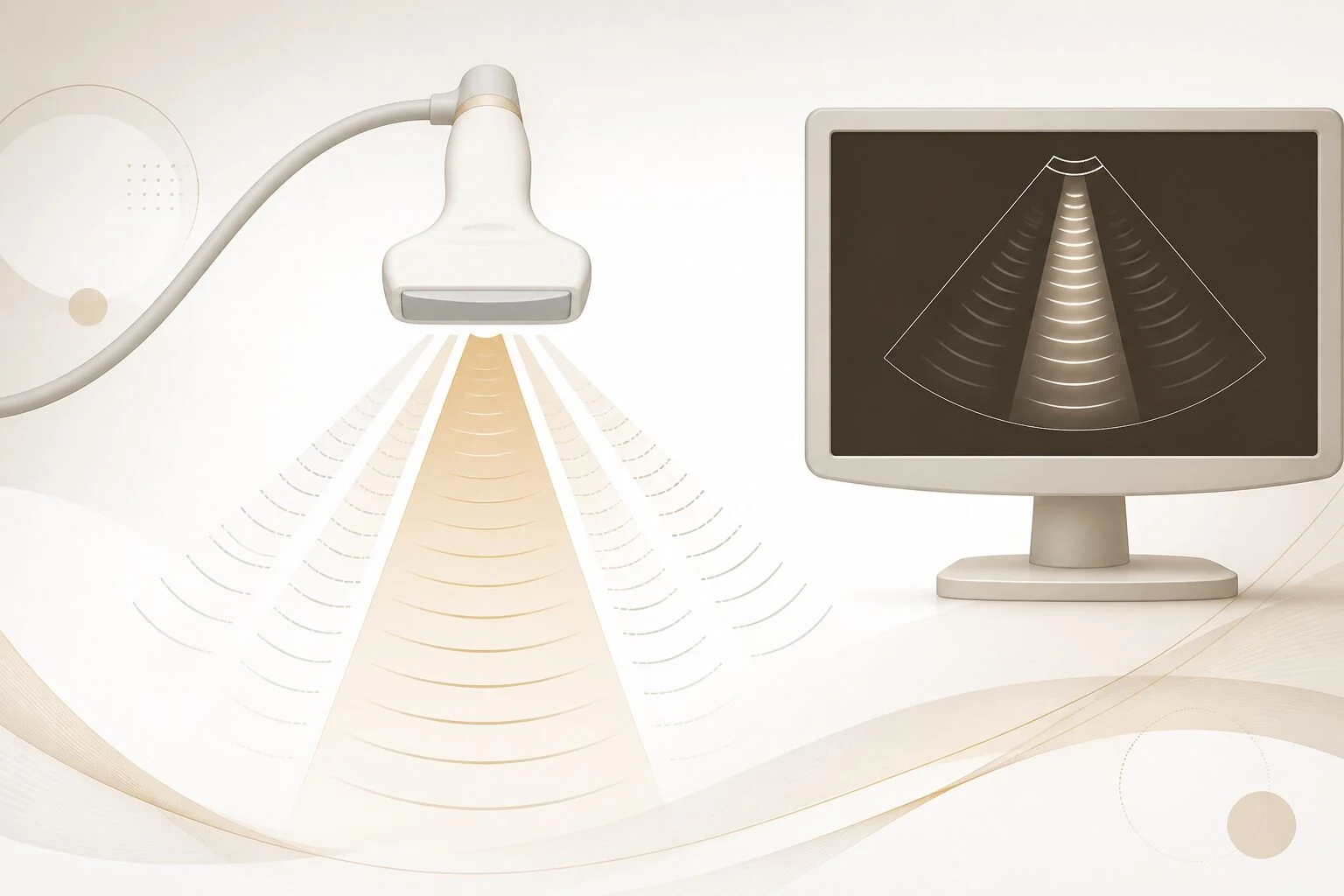

超音波プローブから発射される音波は、完全に一本の細い線として進むわけではありません。エネルギーの中心となる主ローブの周囲には、強度の低い副次的な音場が生じます。これがサイドローブです。
サイドローブ上に強い反射体があると、そこから返った信号を装置が主走査方向からの反射として処理することがあります。その結果、実際には主ローブ上に存在しない反射体が、主ローブ上の別の位置にあるように表示されます。
このため、サイドローブアーチファクトは『何もない場所に突然現れるエコー』というより、強い反射体の信号が別の場所へ誤って投影されたものとして理解すると整理しやすくなります。
- 日本語では『サイドローブによる偽像』『副極大によるアーチファクト』と表現されることがあります。
- 英語では side-lobe artifact と表記されます。
- 発生の有無や見え方は、プローブ、周波数、開口、装置のビームフォーミング、画像処理などの条件に左右されます。
| 用語 | 意味 | 画像への関係 |
|---|---|---|
| 主ローブ | 音響エネルギーの中心となる主なビーム | 装置が基本的にこの方向からの信号として画像化する |
| サイドローブ | 主ローブの周囲に生じる副次的な音響ビーム | ここからの反射が主ローブ上に誤表示されることがある |
| 強反射体 | 石灰化、金属、骨、空気との境界など反射の強い対象 | サイドローブアーチファクトの目立つきっかけになる |
具体例
- 液体で満たされた嚢胞の内部に、実体があるような細い高エコーが表示される。
- 強い反射面の近くに、線状または弧状のエコーが付加される。
注意点
- サイドローブと疑わしい画像が見えても、画像だけで病変の有無を確定しないでください。
例外・適用できないケース
- プローブを動かして像が変化しても、実際の小さな構造物や断面の変化が原因の場合があります。変化の有無は、他の所見と組み合わせて使う観察材料です。
なぜ起こるのか：強い反射体との関係
サイドローブアーチファクトは、主ローブの外側にあるサイドローブが強い反射体を照射し、その反射信号が主走査線上のものとして処理されると起こりやすくなります。
サイドローブ自体の音響強度は主ローブより低いことが一般的ですが、反射体が強ければ戻ってくる信号も無視できないものになります。石灰化、金属、骨、空気との境界、人工弁などは、周囲の軟部組織との音響的な差が大きく、強い反射源になり得ます。
また、膀胱や胆嚢のように内部が比較的無エコーに見える領域では、わずかな偽エコーでも目立ちます。壁や周囲の強反射面からの信号が、内部のデブリや沈殿物のように見える場合があるためです。
ただし、強い反射体があるから必ずサイドローブアーチファクトが生じるわけではありません。走査角度、反射体と主ローブ・サイドローブの位置関係、装置設定、画像処理などが重なって見え方が決まります。
- 膀胱壁・胆嚢壁などの壁構造
- 横隔膜、胸膜、心膜などの強反射面
- 石灰化、骨、金属、針、人工弁などの反射体
- ガスを含む腸管周囲
- 強い界面の近くにある液体貯留部や嚢胞性領域
| 場面 | 見え方の例 | 注意点 |
|---|---|---|
| 膀胱・胆嚢 | 内部に細かい高エコーが見える | デブリやスラッジ様に見えても、偽像の可能性を検討する |
| 横隔膜周囲 | 線状・弧状のエコーが付加される | 胸腔内や腹腔内の構造と位置関係を複数断面で確認する |
| 心エコー | 強反射体の周辺に線状像が出る | 血栓、疣贅、フラップ様構造などとの鑑別を画像だけで断定しない |
| 針・骨・金属周囲 | 強反射体の近くに不要なエコーが現れる | 穿刺や筋骨格系の観察ではプローブ角度を変えて持続性をみる |
具体例
- 液体領域内にある細かいエコーが、壁や周囲の強反射体との位置関係に応じて出現・消失する場合は、サイドローブを含む偽像を検討します。
注意点
- 『内部エコーがある』という一つの所見だけで、デブリ、血液成分、腫瘤などと決めつけないことが重要です。
例外・適用できないケース
- 同じような画像は、サイドローブ以外にビーム幅、グレーティングローブ、多重反射、対象そのものの実体でも生じ得ます。
画像上で疑う特徴と判断の考え方
サイドローブアーチファクトは、強い反射体の近くに線状・帯状・弧状のエコーとして現れ、プローブの位置や角度、断面を変えると形や表示位置が変化することがあります。
強い反射体の周囲に、左右対称に近い線状または弧状のエコーが出ることがあります。また、嚢胞や液体貯留部の内部に、解剖学的な連続性を説明しにくい高エコーが見える場合もあります。
しかし、形状や消失だけを絶対的な基準にすることはできません。小さな実体は断面を変えるだけで見えなくなりますし、体位や圧迫で移動する内容物もあります。判断では、画像の形だけでなく、反射体との位置関係、他断面での連続性、走査操作への反応をまとめて確認します。
- 強反射体の近くに位置しているか
- 線状、帯状、弧状、細長い高エコーとして見えるか
- 強反射体の両側に似た像が出ていないか
- 解剖学的にその構造が存在する位置か
- プローブの移動やチルトで消失・移動・変形するか
- 別断面で立体的な連続性を追えるか
- 装置設定を変えても臨床的に整合する所見が残るか
| 観察項目 | サイドローブを疑う材料 | 判断上の限界 |
|---|---|---|
| 位置 | 強反射体の近傍、液体領域の内部 | 同じ場所に実体が存在する可能性もある |
| 形状 | 線状・帯状・弧状の高エコー | 他のアーチファクトや真の構造でも似る |
| 操作への反応 | 角度・位置変更で変化する | 小病変や断面変化でも像は変わる |
| 連続性 | 別断面で不自然に途切れる | 観察断面が適切でない可能性もある |
具体例
- 心腔内に構造物のようなエコーが見えた場合、別断面で付着部や連続性を確認し、強反射体との位置関係も観察します。
注意点
- カラードプラで色が付かないことだけを根拠に、構造物の不存在や病変の否定をしてはいけません。血流のない病変、低流速、設定、角度などの影響を受けるためです。
例外・適用できないケース
- 装置の画像処理やプローブ設計によって、典型的な形状が分かりにくいことがあります。
サイドローブを含むアーチファクトを実技で整理したい方へ
エコー画像の見え方は、用語の暗記だけでなく、プローブ操作と設定変更を組み合わせて確認すると理解しやすくなります。SASHIエコーラボでは、臨床検査技師・医療従事者を対象に、腹部・心臓・頸動脈・乳腺などの超音波検査について、マンツーマンレッスンや医療機関向け研修を行っています。学習内容や法人研修の進め方を相談したい方は、公式窓口からお問い合わせください。患者さん個人の診断相談ではなく、検査技術の学習・教育に関する相談を受け付けています。
超音波検査の学習・研修について相談する受講前の相談だけでも可能です。現在の経験や目標に合わせてご案内します。
検査中に行う基本的な確認手順
疑わしいエコーを見つけたら、まずプローブを少し移動・傾斜させて別断面で確認し、その後にゲイン、TGC、フォーカスなどを見直します。設定変更だけで判定しないことがポイントです。
最初に行うのは、疑わしい像を残したまま観察条件を少し変えることです。プローブを数mm移動し、ロッキングやチルトを加え、長軸・短軸など別の断面を確認します。実体であれば解剖学的位置との関係を保ちながら追えることがありますが、アーチファクトは消失、移動、形状変化を示すことがあります。
次に、全体ゲインやTGCを必要な範囲で調整します。高すぎるゲインは微弱なエコーを強調し、低すぎるゲインは真の微細構造まで見えにくくします。調整前後の画像を比較し、疑わしいエコーだけでなく周囲の組織情報も保たれているか確認します。
対象部位にフォーカスが合っているかも確認します。フォーカスの変更はビーム幅や分解能の見え方に影響しますが、すべてのサイドローブアーチファクトを消す操作ではありません。可能なら別プローブや別装置で再確認し、装置固有の現象かどうかも検討します。
- プローブ位置を少し変える
- チルト、ロッキング、回転で走査角度を変える
- 別断面で構造の連続性を追う
- 全体ゲインとTGCを適正範囲で見直す
- フォーカス位置と深度を対象部位に合わせる
- 必要に応じて別プローブや別装置で比較する
- カラードプラなどを補助的に使う
- 走査中の動態と保存画像の両方を確認する
| 操作 | 確認したいこと | 注意点 |
|---|---|---|
| 位置・角度変更 | 像が反射体との関係に応じて変化するか | 正常構造も断面で変化するため単独判定しない |
| 別断面 | 立体的な連続性や付着部があるか | 断面が対象を外していないか確認する |
| ゲイン・TGC | 過度な増幅で生じた見かけのエコーか | 真の構造まで消さないよう調整前後を比較する |
| フォーカス | 対象部位でのビーム条件が適切か | 変更しても必ず消えるとは限らない |
| 別プローブ・装置 | 装置やプローブ固有の表示か | 条件が変わるため画像を単純比較しない |
具体例
- 胆嚢内の細かい高エコーを確認する場合、プローブを少し傾け、別断面で内部エコーの連続性と壁との関係をみます。そのうえでゲインを微調整し、像が全体的に過度に強調されていないか確認します。
注意点
- 操作で像が消えた場合でも、病変が消えたと解釈してはいけません。検査目的や臨床情報に応じて、必要な画像を記録し、施設の手順に従って報告・相談します。
例外・適用できないケース
- 急性期の検査、穿刺手技中、循環動態が変化する場面などでは、設定変更や再走査の優先順位を施設の安全手順に合わせます。
似たアーチファクトとの違い
サイドローブは主ローブ外の副次的なビームからの信号、多重反射は反射面間の往復、ビーム幅アーチファクトは走査面外の構造の取り込みが主な原因です。画像上で重なって見えることもあります。
グレーティングローブも主ビーム以外の方向から信号を拾うため、画像上はサイドローブと似た偽像を示します。一般には、グレーティングローブはアレイ素子の周期的な配置や素子間隔、サイドローブは有限な開口を持つ探触子の音場分布に関連する副次的なビームとして区別されます。
ビーム幅アーチファクトは、主ビームに幅や厚みがあるため、実際には走査面の外側にある構造が画像へ取り込まれる現象です。サイドローブとは発生機序が異なりますが、どちらも『本来の位置と異なる場所にエコーがあるように見える』ため、実際の検査では区別が難しい場合があります。
多重反射は、強い反射面の間で音波が往復し、実際より深い位置に反射像が繰り返し表示される現象です。深さ方向に規則的な間隔で並ぶ像が手がかりになりますが、複合的にアーチファクトが生じることもあるため、名称だけで断定しない姿勢が必要です。
- サイドローブ：主ローブ外の副次的な音響ビームからの信号
- グレーティングローブ：アレイ素子の配置やピッチに関連する副次的なビーム
- ビーム幅アーチファクト：走査面外の構造を主ビームの幅が拾う現象
- 多重反射：反射面間の往復で深さ方向に反射像が反復する現象
| 種類 | 主な原因 | 画像上の確認ポイント |
|---|---|---|
| サイドローブ | 主ローブ外の副次的なビームからの反射 | 強反射体近傍、角度変更による変化 |
| グレーティングローブ | アレイ素子の周期的配置など | 装置・プローブ設計との関連、オフアクシス像 |
| ビーム幅 | 主ビームの幅・厚みによる走査面外構造の取り込み | スライス方向の位置関係、断面変更での変化 |
| 多重反射 | 強反射面間の音波の往復 | 深さ方向に規則的な反射が続くか |
具体例
- 嚢胞内部の高エコーが、反射体の周囲から広がるように見える場合はサイドローブを含むオフアクシス由来の偽像を考えます。一方、深部へ等間隔に繰り返す像なら多重反射の特徴も検討します。
注意点
- サイドローブとグレーティングローブを画像だけで厳密に区別できない場合があります。教育上の分類と、臨床画像で安全に評価するための確認操作を分けて考えてください。
例外・適用できないケース
- 複数の反射体や複数のアーチファクトが同時に存在すると、典型像から外れることがあります。
低減を考えるときの注意点
サイドローブアーチファクトを低減できる可能性がある操作はありますが、どの装置・対象でも同じ効果が得られる設定や、必ず消える方法があるわけではありません。
検査者が実施できる対策は、プローブ位置・角度・断面の変更、適切なゲインやTGC、フォーカスの確認、必要に応じたプローブ変更などです。これらは偽像の影響を減らしたり、実体との関係を確認したりするための方法であり、診断を自動的に確定するものではありません。
装置側では、アポダイゼーション、開口設計、素子ピッチ、ビームフォーミング、合成開口、受信信号処理などがサイドローブ抑制に関係します。ただし、搭載機能や名称、効果は装置ごとに異なり、検査者が任意に調整できるとは限りません。
画像を見やすくするために過度な画像処理を加えると、微細な情報の見え方が変わることがあります。保存画像では、調整前後の条件や観察した断面を記録し、必要な情報を損なわないようにします。
- 『消えたこと』だけでアーチファクトと確定しない
- ゲインを下げすぎて真の所見を消さない
- フォーカス変更の効果を過大評価しない
- 装置メーカーの機能名や性能を一般化しない
- 臨床情報と複数断面の所見を合わせて記録する
| 区分 | 例 | 位置づけ |
|---|---|---|
| 検査者の操作 | 位置・角度、断面、ゲイン、TGC、フォーカス | 観察条件を変えて偽像の可能性を検討する |
| プローブ・装置の変更 | 別プローブ、別装置で比較 | 表示の違いを確認する補助的な方法 |
| 装置設計・研究技術 | アポダイゼーション、開口設計、ビームフォーミングなど | 装置側の技術であり、機種ごとに実装や効果が異なる |
具体例
- 同じ対象を別プローブで確認してエコーの出方が変わっても、それだけで一方が誤りとは限りません。周波数、視野、分解能、入射角などの違いを含めて評価します。
注意点
- 本記事では診療報酬、算定、特定機種の設定値を扱っていません。施設の装置マニュアル、教育手順、担当医・責任者の判断を優先してください。
例外・適用できないケース
- 装置によってはサイドローブ抑制に関係する専用機能が搭載されていますが、名称や操作方法は機種により異なります。
よくある質問
Q1. サイドローブアーチファクトとは何ですか？
A. 主ローブ以外の副次的な音響ビームから返った反射信号が、主走査線上の信号として表示される偽像です。実際には主ローブ上にない反射体が、別の位置にあるように見えることがあります。
Q2. サイドローブアーチファクトはどのような画像に見えますか？
A. 強い反射体の近くや液体で満たされた領域の内部に、線状、帯状、弧状、細長い高エコーとして見えることがあります。ただし、形状だけでサイドローブと確定することはできません。
Q3. プローブを動かして消えたら、サイドローブアーチファクトですか？
A. 消失や移動は疑う材料になりますが、断定はできません。小さな実体が断面から外れた場合や、体位・圧迫で内容物が変化した場合にも像は変わります。別断面、解剖学的位置、臨床情報を合わせて確認します。
Q4. ゲインを下げればサイドローブアーチファクトは消えますか？
A. 弱くなる場合はありますが、必ず消えるわけではありません。ゲインを下げすぎると、真の微細構造まで見えにくくなるため、調整前後の画像を比較し、周囲の情報が保たれているか確認します。
Q5. サイドローブとビーム幅アーチファクトは同じですか？
A. 同じではありません。サイドローブは主ローブ外の副次的なビームからの信号、ビーム幅アーチファクトは主ビームの幅や厚みによって走査面外の構造を取り込む現象です。画像上で似て見えたり、同時に関与したりする場合があります。
Q6. カラードプラで色が付かなければ偽像と考えてよいですか？
A. いいえ。色が付かない理由には、血流がない、低流速、角度不良、設定不適切などもあります。カラードプラは補助的な情報として使い、Bモード、複数断面、臨床情報などと合わせて評価します。
まとめ
この記事の要点
- サイドローブアーチファクトは、主ローブ外の副次的なビームからの反射信号が主走査線上に誤表示される偽像です。
- 強い反射体の近く、膀胱・胆嚢などの液体領域、心エコーの反射体周囲で目立つことがあります。
- 線状・帯状・弧状のエコーや、別断面・角度変更による変化は疑う材料ですが、絶対的な判定基準ではありません。
- 確認はプローブ移動、チルト、別断面、ゲイン・TGC・フォーカスの順に、目的を意識して行います。
- ビーム幅、グレーティングローブ、多重反射とは発生機序が異なりますが、画像上で重なる場合があるため、名称だけで断定しません。
- 診断や治療の判断は本記事だけで行わず、施設の手順、臨床情報、担当医や責任者の確認を優先します。
参考資料
- 超音波医学教育 基礎編 vol.4 アーチファクト日本超音波医学会
参照内容：サイドローブを副極大と関連づけた超音波アーチファクトの基礎説明
- The importance of ultrasonic side-lobe artifactsPubMed
参照内容：サイドローブアーチファクトの発生機序と臨床上の重要性
- The importance of side lobe artifacts in echocardiographyPubMed Central
参照内容：心エコーにおけるサイドローブ由来の偽像、画像上の特徴、評価時の注意点
- Artifacts in musculoskeletal ultrasonographyPubMed Central
参照内容：筋骨格系超音波におけるサイドローブやグレーティングローブなどのアーチファクトと確認方法
