超音波検査では、膀胱や胆嚢の内部に細かな高エコーが見えたり、強い反射体の周囲に線状の像が付加されたりすることがあります。画面上ではデブリ、胆泥、血栓、付着物のように見えても、実際の構造とは異なる表示が含まれる可能性があります。
サイドローブアーチファクトを知っていても、現場では『プローブを動かして消えたら偽像なのか』『ゲインを下げるべきか』『カラードプラで色がなければ構造物ではないのか』と迷いやすいものです。
この記事では、サイドローブアーチファクトを疑った場面での観察と記録の手順を、他のオフ軸由来の偽像や実体の可能性を残したまま整理します。個別の患者さんの診断・治療を決めるための記事ではなく、医療従事者の学習と検査技術の理解を目的としています。
この記事の結論
サイドローブアーチファクトを疑う像に出会ったときは、まず静止画の印象だけで実体または偽像と決めず、反射体との位置関係を保ちながら走査条件を少し変えて観察します。次に別断面で連続性を確認し、必要な範囲でゲインやTGC、フォーカスを見直します。それでも判断が難しければ、ビーム幅アーチファクトやグレーティングローブ、実際の内容物・構造物を含めて所見を保留し、画像と確認条件を記録して共有します。像が変化したことはアーチファクトを疑う材料ですが、実体の否定ではありません。検査の目的や施設の手順に沿って、追加評価が必要な所見として扱うことが安全です。
この記事でわかること
- 疑わしい像を見つけた直後に確認する順番と、変更を最小限にする理由
- サイドローブ、グレーティングローブ、ビーム幅アーチファクトの実務上の比較
- 膀胱・胆嚢・心腔などで起こりやすい判断上の落とし穴
- ゲイン、フォーカス、カラードプラ、別プローブを使う際の限界
- 断定を避けながら、画像と確認条件を記録・共有する方法
最初に行うのは「判定」ではなく、疑わしい像の条件整理
サイドローブアーチファクトを疑う像を見たら、すぐに偽像と決めず、強い反射体との位置関係、対象部位、プローブの向き、表示条件を確認します。最初の目的は、像を消すことではなく、再現性と解剖学的な連続性を調べることです。

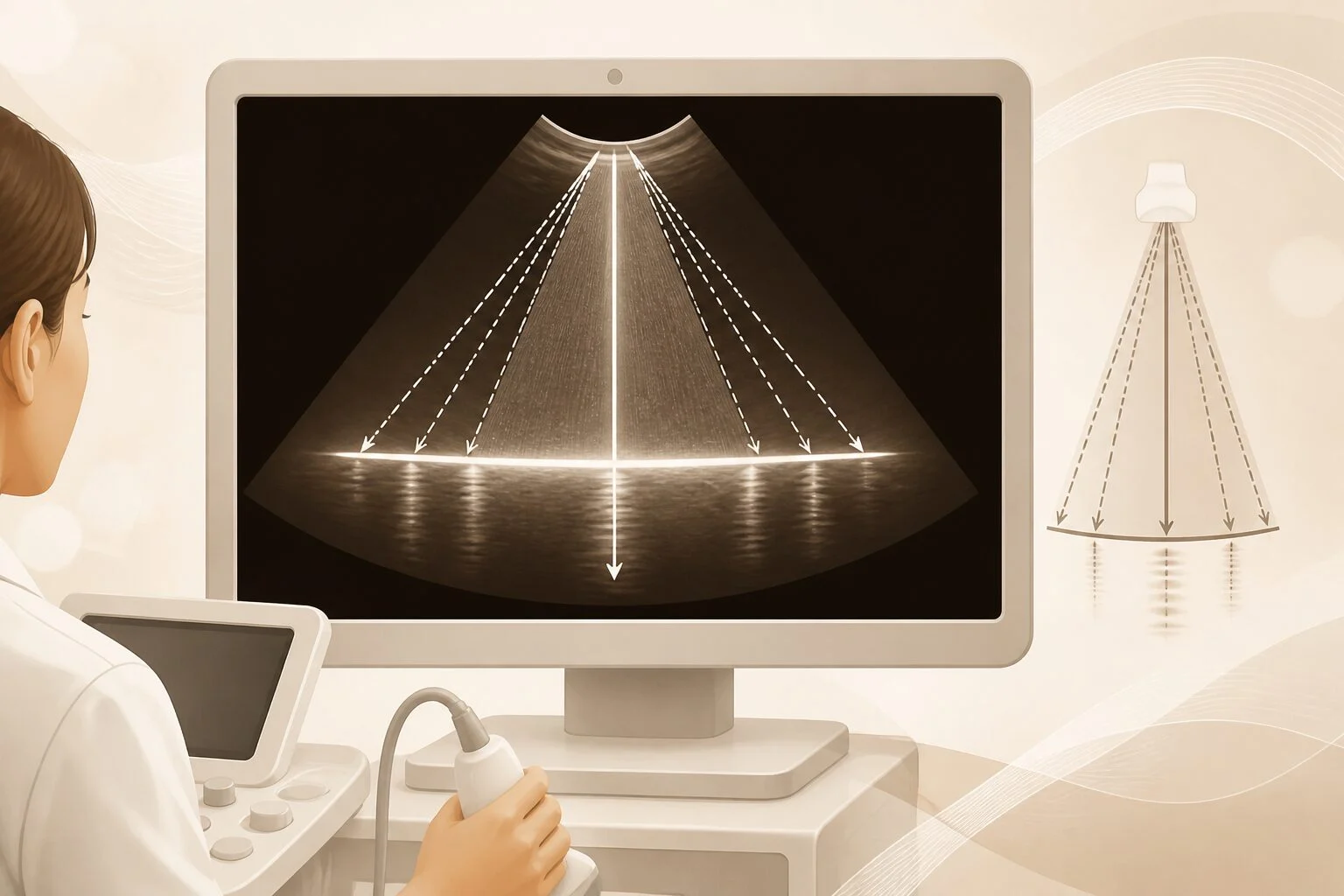

サイドローブアーチファクトは、主ローブの外側にある副次的な音響ビームから返った信号が、主ローブ方向からの信号として処理されることで生じます。そのため、主走査線上にはない反射体が、別の位置にあるように表示されることがあります。強い反射体が近くにあることは手がかりになりますが、反射体があるだけで発生するわけではありません。
観察時には、疑わしい像だけを拡大して見るのではなく、像の発生源になり得る壁、曲面、石灰化、腸管ガス、人工物などを同じ画面で確認します。像の形状は線状・帯状・弧状になる場合がありますが、装置や走査角度によって見え方が異なるため、形だけを基準にしないことが重要です。
- 強い反射体と疑わしい像の距離・方向を確認する
- 対象部位の解剖学的位置に本当に構造物があるか考える
- プローブ、周波数、深度、フォーカスなどの条件を記録する
- 静止画一枚ではなく、走査中の連続性と動きを見る
| 確認項目 | 見る内容 | 判断上の注意 |
|---|---|---|
| 位置関係 | 強い反射体の近くか、液体領域内か | 近くにあることは手がかりだが決定基準ではない |
| 連続性 | 別断面で構造を追えるか | 断面を外しただけで見えなくなる実体もある |
| 再現性 | 同じ条件で繰り返し見えるか | 再現性が低くても小病変や移動性内容物を否定できない |
| 表示条件 | ゲインやTGCが過度でないか | 設定変更で弱くなっても偽像と断定しない |
具体例
- 液体で満たされた領域の内部に、壁や周囲の強反射面と関連しそうな細い高エコーが見える場合は、サイドローブを含むアーチファクトを検討します。同時に、実際のデブリや沈殿物などの可能性も残して観察します。
注意点
- 患者さんへの説明や報告で、確認途中の像を『偽像』と断定しないでください。最終的な判断は検査目的、臨床情報、施設の読影・報告体制に従います。
例外・適用できないケース
- 実体のある小さな構造物は、プローブをわずかに動かしただけで断面から外れます。そのため、像が消えたことだけではサイドローブアーチファクトとはいえません。
現場の再確認は「微小な走査変更」から始める
再確認は、保存画像を見ながらプローブを少し移動・傾斜し、次に別断面で連続性を追う順番が基本です。大きく条件を変える前に一つずつ操作すると、像の変化と原因候補を対応づけやすくなります。
プローブを数mm程度移動したり、チルト、ロッキング、回転を加えたりすると、反射体と副次的なビームの位置関係が変わります。サイドローブを含む偽像では、位置や形が変わることがありますが、これは『疑う材料』です。実際の構造物も断面変化に応じて形を変えるため、操作への反応だけで結論を出しません。
続いて長軸・短軸、直交する断面、必要に応じた斜めの断面で、付着部や解剖学的な連続性を確認します。複数断面で一貫した構造として追えるか、強反射体との関係が変わっても同じ部位に残るかを記録します。
- 操作前の画像を保存し、プローブの向きと対象部位を把握する
- 移動、チルト、回転を一度にすべて変えず、変化を確認する
- 直交断面で付着部・連続性・位置の一貫性を確認する
- 体位や時間で動く内容物と、走査条件で変わる像を区別して考える
- 不明瞭な場合は、追加確認が必要な像として申し送る
| 段階 | 操作 | 残す情報 |
|---|---|---|
| 1 | 疑わしい像を標準条件で保存 | 部位、深度、プローブ、表示条件 |
| 2 | プローブを小さく移動・傾斜 | 像の消失、移動、変形、再現性 |
| 3 | 別断面で追跡 | 構造の連続性、付着部、周囲との関係 |
| 4 | 必要な範囲で設定を見直す | ゲイン・TGC・フォーカス変更前後の差 |
| 5 | 判断困難なら共有 | 観察事実と解釈を分けた記録 |
具体例
- 心腔内に付着物のようなエコーが見えた場合、別断面で付着部や動きとの関係を確認します。強い反射面の近くに出現している場合でも、血栓などの実体を画像操作だけで否定することはできません。
注意点
- プローブ操作で像が消えた場合も、走査面から外れただけの可能性があります。『消失＝偽像』というチェックボックス式の判定は避けます。
例外・適用できないケース
- 体位、呼吸、心拍、内容物の移動などが観察対象の見え方を変えることがあります。時間を置いた変化とプローブ操作による変化を同じものとして扱わないでください。
似た偽像は、原因を画像だけで厳密に分けられないことがある
サイドローブアーチファクトとグレーティングローブは、いずれも主走査方向以外の反射体を誤表示するオフ軸由来の偽像として扱われることがあり、臨床画像だけで完全に区別できない場合があります。ビーム幅アーチファクトは、走査面に厚みがあるため面外の構造を拾う点が中心です。
サイドローブは主ローブ周囲の副次的なビーム、グレーティングローブはアレイ型プローブで素子間隔などに関連して生じる副次的なビームとして説明されます。物理学上の区別はありますが、実際の画像ではプローブ設計、開口、周波数、フォーカス、走査角度、画像処理が重なり、画像だけで原因を確定できないことがあります。
ビーム幅アーチファクトでは、二次元画像の走査面外にある構造が、走査面内にあるように表示されることがあります。嚢胞や心腔内のエコーを見たときは、サイドローブだけに原因を絞らず、プローブの傾斜や焦点域との位置関係も確認します。
- サイドローブ：主ローブ外の副次的ビームからの反射を誤表示
- グレーティングローブ：アレイ素子の間隔などに関連する副次的ビーム
- ビーム幅：走査面外の構造をビームの厚みで拾う現象
- 多重反射：反射の往復が繰り返され、等間隔の像などを作る現象
| 候補 | 中心となる原因 | 確認時の視点 |
|---|---|---|
| サイドローブ | 主ローブ外の副次的ビーム | 強反射体との位置関係と走査角度 |
| グレーティングローブ | アレイ型プローブの副次的ビーム | プローブ特性や装置条件の影響 |
| ビーム幅 | ビームに厚みがあり面外構造を拾う | 焦点域、傾斜、直交断面 |
| 多重反射 | 反射の繰り返し | 反射体との距離、規則的な反復像 |
具体例
- 嚢胞性領域内の高エコーでは、サイドローブとビーム幅のどちらかを一枚の画像で決めるのではなく、反射体との位置関係、面外構造の可能性、プローブ操作への反応を順に確認します。
注意点
- 分類名を正確に付けることより、実体の可能性を残したまま必要な追加評価につなげることを優先します。
例外・適用できないケース
- 装置メーカーやプローブの構造、設定によって偽像の出方は変わります。一般的な模式図の形を、そのまま臨床画像の判定基準にしないでください。
超音波検査の画像評価を実技で整理したい方へ
サイドローブアーチファクトを含む画像の見方は、用語を覚えるだけでなく、プローブ操作と設定変更を組み合わせて確認すると理解しやすくなります。SASHIエコーラボでは、臨床検査技師・医師などの医療従事者を対象に、マンツーマンレッスンや医療機関向け法人研修、復職に向けた学習相談を行っています。患者さん個人の診断相談ではなく、超音波検査技術の学習・教育に関する相談としてお問い合わせください。
超音波検査の学習・研修を相談する受講前の相談だけでも可能です。現在の経験や目標に合わせてご案内します。
設定変更とカラードプラは、補助情報として使う
ゲイン、TGC、フォーカス、カラードプラは、疑わしい像を検討する補助手段です。設定を変えて像が弱くなったことや、カラードプラで色が付かなかったことだけで、サイドローブアーチファクトや病変の有無を確定してはいけません。
全体ゲインやTGCが過度であれば、微弱な信号やノイズが強調され、内部エコーが目立つことがあります。適正範囲に戻して前後を比較しますが、ゲイン調整はサイドローブそのものを消す方法ではありません。フォーカスはビーム幅や横方向分解能の見え方に関係しますが、変更して像が変わらない場合もあります。
カラードプラは、血流信号や動きとの関係を見る補助的な方法です。色がない理由には、無血流の構造、低流速、PRF、カラーゲイン、壁フィルタ、入射角、対象の小ささなどが関係します。色が付かないことを構造物の不存在の根拠にしないでください。
- 設定を変える前後で、対象以外の組織情報も保たれているか見る
- フォーカスは対象深度に合わせるが、偽像除去操作と考えない
- カラードプラは血流や動きの補助評価として扱う
- 別プローブ・別装置は必要時に比較し、条件差も記録する
| 操作 | 得られる情報 | してはいけない解釈 |
|---|---|---|
| ゲイン・TGC | 過度な増幅や濃淡の影響 | 弱くなったから必ず偽像とはいえない |
| フォーカス | 焦点域での見え方、ビーム幅の影響 | 変更で残った・消えたことだけで確定しない |
| カラードプラ | 血流・動きとの関係 | 色がないから構造物がないとはいえない |
| 別プローブ・装置 | 装置条件による見え方の差 | 別装置で消えたから偽像と断定しない |
具体例
- 胆嚢内の細かなエコーを確認する際、カラーゲインを上げて色を探すのではなく、まずBモードの断面・反射体との関係・設定の妥当性を確認します。カラードプラを使う場合も補助情報として記録します。
注意点
- 装置変更では周波数、開口、焦点、画像処理など複数の条件が同時に変わります。比較画像は同じ断面・深度・対象を揃えられる範囲で扱います。
例外・適用できないケース
- 低流速や小さな対象では、適切な設定でもカラードプラ信号が得られないことがあります。
失敗を減らす記録と申し送りのチェックリスト
検査記録では、観察した事実とアーチファクトの解釈を分けて書きます。『内部エコーあり』だけで終わらせず、どの条件で見え、何を変えるとどうなったかを残すと、後の評価者が判断を再現しやすくなります。
サイドローブアーチファクトを疑う像は、操作によって変化しやすい一方、実体でも断面や体位で変化します。そのため、記録には『偽像』という結論だけでなく、強反射体の有無、別断面での連続性、設定変更の内容、変化の程度を含めます。
施設内の報告形式や読影医の運用がある場合は、それを優先します。検査担当者が単独で診断名を確定するのではなく、判断が難しい像を適切に共有できる記録を作ることが実務上の目的です。
- 対象部位と疑わしい像の位置を記録する
- 関連しそうな強反射体や面外構造を記録する
- プローブ移動・傾斜・別断面での変化を記録する
- ゲイン・TGC・フォーカスなど変更した条件を記録する
- 実体の可能性を否定できない場合は、解釈を保留して共有する
| 確認 | 記録例の方向性 |
|---|---|
| 観察事実 | 液体領域内に線状高エコーを認めた |
| 関連条件 | 近傍に強反射面があり、標準断面で確認した |
| 操作反応 | チルトで形状が変化したが、別断面で連続性は評価困難だった |
| 解釈 | サイドローブ等の偽像を含めて追加評価が必要 |
具体例
- 『胆嚢内スラッジ』と即時に記録する代わりに、『胆嚢内に微細エコー。走査角度変更で見え方が変化。強反射面との関係あり。実体との鑑別を要する』のように、観察と解釈を分けます。
注意点
- 記録例は施設の様式や責任範囲を置き換えるものではありません。最終報告の表現は、所属施設の手順と担当医の判断に従ってください。
例外・適用できないケース
- 緊急性が疑われる臨床状況や、検査目的に関わる重要所見では、アーチファクトの可能性があっても観察を打ち切らず、施設のエスカレーション手順に沿って共有します。
よくある質問
Q1. サイドローブアーチファクトは、プローブを動かして消えれば確定できますか？
A. 確定はできません。像が変化することはサイドローブを疑う材料になりますが、小さな実体のある構造物も断面変化で見えなくなります。別断面での連続性、反射体との位置関係、臨床情報などを合わせて評価します。
Q2. ゲインを下げればサイドローブアーチファクトを除去できますか？
A. ゲインを下げることで過度な増幅による見かけ上のエコーを確認できる場合はありますが、サイドローブそのものを除去する操作ではありません。真の微細構造まで暗くしないよう、変更前後を比較してください。
Q3. カラードプラで色が付かなければ、そのエコーは偽像ですか？
A. いいえ。血流のない構造、低流速、PRF、カラーゲイン、壁フィルタ、入射角、対象の大きさなどにより色が表示されないことがあります。色の有無だけで構造物の存在や病変を判断できません。
Q4. グレーティングローブとサイドローブは同じものですか？
A. 厳密には発生要因や物理的な説明が異なります。どちらも主走査方向以外の反射体を誤表示する副次的ビームに関係しますが、臨床画像だけで両者を完全に区別できない場合があります。
Q5. 別のプローブで見えなくなったら、アーチファクトと考えてよいですか？
A. それだけでは判断できません。プローブを変えると周波数、開口、焦点、走査面、画像処理なども変わります。見え方の差は参考になりますが、実体の可能性を残し、条件差とともに記録してください。
Q6. サイドローブアーチファクトの確認を学ぶにはどうすればよいですか？
A. 模式図や画像の暗記だけでなく、強反射体と液体領域を含む画像で、プローブ操作・別断面・設定変更を一つずつ試す練習が役立ちます。個別の学習計画や法人研修については、医療従事者向けの教育相談窓口へご相談ください。
まとめ
この記事の要点
- サイドローブアーチファクトは、主ローブ外の副次的ビームからの反射が主走査方向の信号として表示される偽像です。
- 強い反射体の近くや無エコーに近い液体領域では目立ちやすいものの、形状だけで確定できません。
- 再確認は、微小なプローブ操作、別断面での連続性確認、必要な設定変更の順に行います。
- サイドローブ、グレーティングローブ、ビーム幅、多重反射は、画像だけで完全に切り分けられない場合があります。
- ゲインやカラードプラは補助手段であり、像が弱くなった・色がないという結果だけで実体を否定しません。
- 記録では観察事実と解釈を分け、判断困難な像を追加評価につなげます。
参考資料
- The importance of ultrasonic side-lobe artifactsPubMed
参照内容：超音波サイドローブアーチファクトの発生と重要性に関する基礎的説明。
- Artifacts in Diagnostic UltrasoundNational Center for Biotechnology Information, PMC
参照内容：サイドローブ、グレーティングローブ、ビーム幅などの超音波アーチファクトの分類と特徴。
- Fact or Artifact in Two-Dimensional Echocardiography: Avoiding Misdiagnosis and Missed DiagnosisNational Center for Biotechnology Information, PMC
参照内容：心エコーにおけるアーチファクトの見分け方と、サイドローブを含む偽像の解釈上の注意点。
- https://pmc.ncbi.nlm.nih.gov/articles/PMC8947314/National Center for Biotechnology Information, PMC
参照内容：超音波画像のアーチファクトや画像評価に関する補足資料。
- https://pmc.ncbi.nlm.nih.gov/articles/PMC6765004/National Center for Biotechnology Information, PMC
参照内容：超音波検査に関連する画像評価・アーチファクトの補足資料。
