「ダイナミックレンジを変えると画像がどう変わるのか分からない」「ゲインやTGCとの違いが曖昧」「コントラストを上げたいときにどの設定を触ればよいか迷う」と感じたことはありませんか。

ダイナミックレンジは、超音波画像の見え方に大きく関わる設定です。ただし、単に画像を明るくする設定ではありません。

大切なのは、画像全体の明るさを変える設定なのか、深さごとの明るさを補正する設定なのか、白黒の階調幅を変える設定なのかを分けて理解することです。

まずは、ダイナミックレンジが何を調整しているのかを確認していきます。

ダイナミックレンジとは

ダイナミックレンジ（Dynamic Range）とは、超音波画像で表示できるエコー強度の幅、つまり明るさの幅を指します。

簡単に言うと、白から黒までをどれだけ細かく表現するかを調整する設定です。グレーの階調をどのくらい広く使うかに関わります。

超音波装置では、一般的にdB（デシベル）で表示されることがあり、「DR」「Dynamic」「Compression」などの名称で設定されている場合があります。

Compressionは、受信したエコー信号を表示しやすい範囲に圧縮する処理を指す名称として用いられることがあります。ただし、装置によって名称や表示方法が異なるため、使用している装置の表示に合わせて確認することが大切です。

ダイナミックレンジの役割

ダイナミックレンジは、超音波画像のコントラストと情報量に大きく影響します。

ダイナミックレンジが狭い場合、白と黒の差が強くなり、コントラストが高い画像になります。境界や高エコー・低エコーの差が目立ちやすくなります。

一方、ダイナミックレンジが広い場合、白黒の変化がなだらかになり、グレーの階調が増えます。内部構造や質感を観察しやすくなる反面、画像がややぼんやり見えることもあります。

つまり、ダイナミックレンジは「コントラストを重視するか」「情報量を重視するか」を調整する設定です。

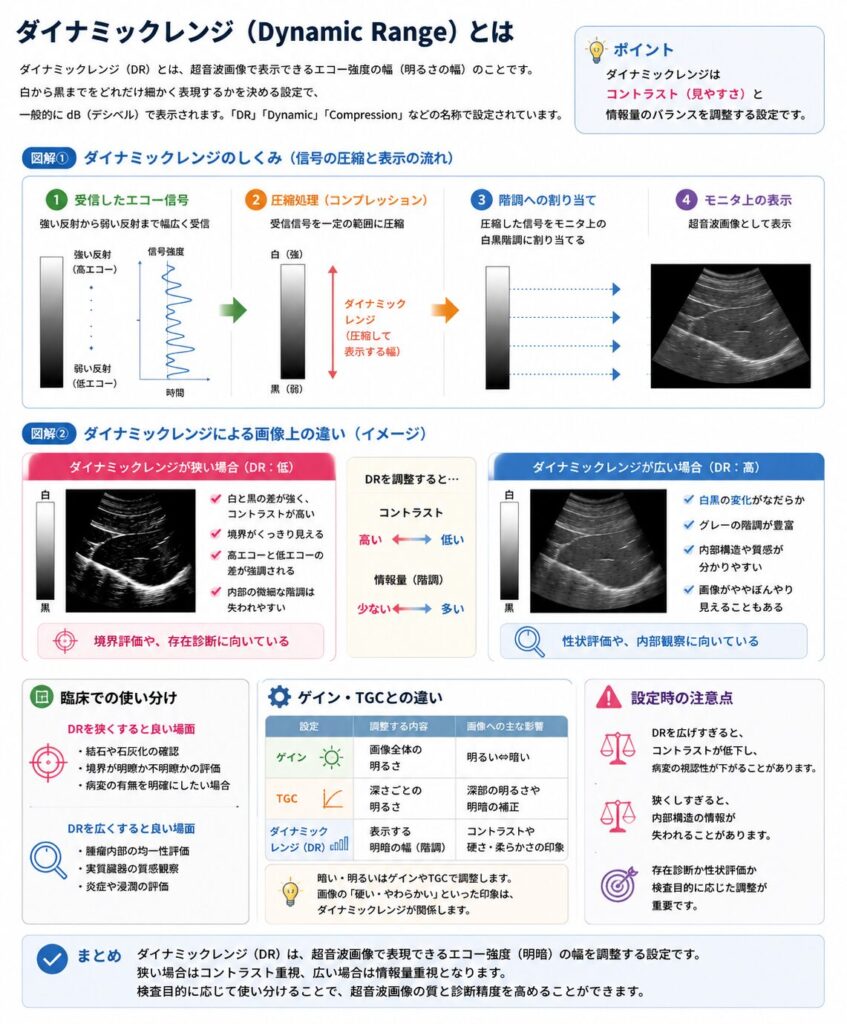

ダイナミックレンジの原理

超音波装置は、非常に強い反射から非常に弱い反射まで、強度差の大きいエコー信号を受信しています。

しかし、そのままでは人の目で識別しにくいため、受信した信号強度を一定の範囲に圧縮し、モニタ上の白黒階調に割り当てる処理を行います。

このとき、どのくらいの幅の信号を白黒階調として表示するかを調整する設定が、ダイナミックレンジです。

ダイナミックレンジを変えると、同じ組織を見ていても、画像のコントラストや内部の見え方が変わります。

画像上の違い

ダイナミックレンジの設定を変えると、画像上では白黒差や内部構造の見え方が変わります。

どちらが常に良いというものではなく、検査目的や観察したい所見によって使い分けることが大切です。

ダイナミックレンジが狭い場合

ダイナミックレンジが狭い場合、白と黒の差が強くなります。画像全体のコントラストが高くなり、境界がくっきり見えやすくなります。

高エコーと低エコーの差が強調されるため、病変の有無や境界を確認したい場面で見やすくなることがあります。

一方で、内部の微細な階調は失われやすくなります。コントラストが強すぎると、内部構造のなだらかな変化が分かりにくくなる場合があります。

ダイナミックレンジが広い場合

ダイナミックレンジが広い場合、白黒の変化がなだらかになります。グレーの階調が豊富になり、内部構造や質感を観察しやすくなります。

腫瘤内部の均一性や実質臓器の質感を見たい場合には、情報量が増えて評価しやすくなることがあります。

一方で、広げすぎるとコントラストが低下し、境界や病変が目立ちにくくなることがあります。

臨床での使い分け

ダイナミックレンジは、検査目的に応じて調整します。存在を見つけたいのか、内部の性状を観察したいのかによって、適した見え方が変わります。

ダイナミックレンジを狭くすると見やすい場面

ダイナミックレンジを狭くすると、白黒差が強くなり、境界や高エコー所見が目立ちやすくなります。

• 結石や石灰化を確認したい場合
• 境界が明瞭か不明瞭かを見たい場合
• 病変の有無を分かりやすく確認したい場合
• 高エコーと低エコーの差を強調したい場合

ダイナミックレンジを広くすると見やすい場面

ダイナミックレンジを広くすると、グレーの階調が増え、内部の質感やなだらかな変化を見やすくなります。

• 腫瘤内部の均一性を見たい場合
• 実質臓器の質感を観察したい場合
• 炎症や浸潤を疑う変化を広く観察したい場合
• 内部構造の細かな階調差を見たい場合

ゲイン・TGCとの違い

ダイナミックレンジは、ゲインやTGCと混同されやすい設定です。

どれも画像の見え方に関わりますが、調整している内容が異なります。

暗い、明るいという画像全体の印象は、主にゲインやTGCで調整します。

一方で、白黒差が強い、グレーが多い、コントラストが強い、階調がなだらかといった印象には、ダイナミックレンジが関係します。

ダイナミックレンジは、明るさそのものではなく、明暗の幅や階調の表現を調整する設定です。

設定時の注意点

ダイナミックレンジは便利な設定ですが、極端に調整すると見え方が偏ることがあります。

広げすぎるとコントラストが下がることがあります

ダイナミックレンジを広げすぎると、白黒差がなだらかになりすぎて、コントラストが低下することがあります。

その結果、境界や小さな病変が目立ちにくくなる場合があります。病変の存在を確認したい場面では、広げすぎに注意が必要です。

狭くしすぎると内部情報が失われることがあります

ダイナミックレンジを狭くしすぎると、白黒差は強くなりますが、内部構造の細かな階調が失われることがあります。

腫瘤内部の均一性や実質臓器の質感を見たい場面では、コントラストを強めすぎると評価しにくくなる場合があります。

検査目的に合わせて調整します

ダイナミックレンジは、存在診断か性状評価かといった検査目的に応じて調整します。

ただし、設定値だけで画像の良し悪しが決まるわけではありません。ゲイン、TGC、フォーカス、深度、プローブ周波数など、ほかの条件とも合わせて画面を整えることが大切です。

ダイナミックレンジでよくある疑問

ダイナミックレンジは、超音波装置の設定項目の中でも、初心者が混同しやすい項目です。

ダイナミックレンジは、超音波画像のコントラストと情報量のバランスを整える設定です。

狭くすれば境界や白黒差が目立ちやすくなり、広くすれば内部の階調や質感を観察しやすくなります。

ただし、どちらか一方が常に正しいわけではありません。結石や石灰化の確認、腫瘤内部の観察、実質臓器の質感評価など、検査目的に応じて調整することが大切です。
