心エコーのE/Aとは？拡張能評価で迷いやすい見方を初心者向けに解説

「心エコーでE/Aを見ると言われたけれど、何を意味しているのかわからない」「E/Aが高い・低いと何が違うの？」「拡張能評価になると急に難しく感じる」と悩んでいませんか。

そう感じるのは自然です。心エコーのE/Aは、数値だけを見るとシンプルに見えますが、実際には心臓の拡張、心房収縮、左室充満圧、加齢変化などが関わるため、初心者が混乱しやすい項目です。

特に、E/Aだけで「拡張能が悪い」「正常」と判断しようとすると、かえって理解が難しくなります。

大切なのは、E/Aを単なる比率として覚えるのではなく、「左室に血液が入る流れを時間で見ている」と考えることです。

この記事では、心エコー初心者でもイメージしやすいように、E波・A波の意味から、E/Aの読み方、拡張能評価で一緒に見るべき項目まで順番に解説します。

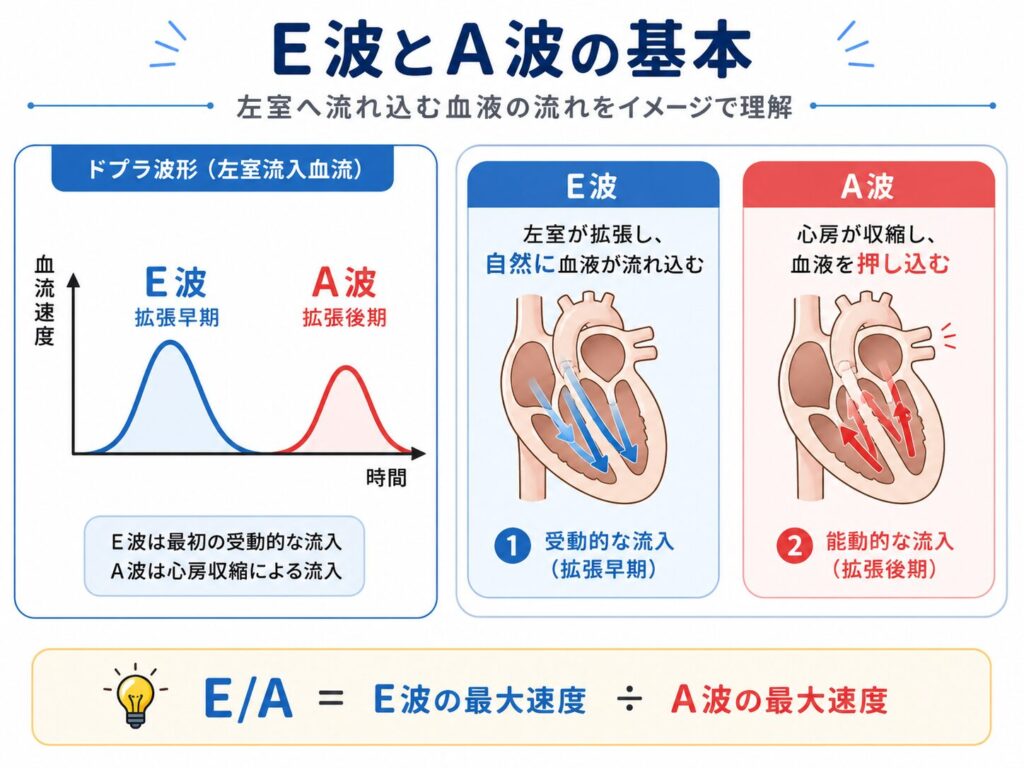

E/Aは、左室に血液が入る流れを2つの波で見る指標です

心エコーのE/Aは、僧帽弁を通って左房から左室へ血液が流れ込む様子を、パルスドプラで記録した指標です。

まずは、E波とA波がそれぞれ何を表しているのかを理解すると、E/Aの見方が整理しやすくなります。

E波は、左室が拡張して自然に血液が流れ込む波です

E波は、拡張早期に左房から左室へ血液が流れ込むときの波です。

左室が拡張して圧が下がると、左房から左室へ血液が流れます。このときにできる波がE波です。

つまりE波は、左室がどれだけスムーズに広がり、血液を受け入れられるかと関係します。

ただし、E波は左室の拡張だけで決まるわけではありません。左房圧や前負荷の影響も受けるため、E波が高いから必ず良い、低いから必ず悪いとは言い切れません。

A波は、心房収縮で血液が押し込まれる波です

A波は、拡張後期に左房が収縮して、左室へ血液を追加で送り込むときの波です。

心房収縮によって生じる波なので、洞調律であることが前提になります。

心房細動などで心房収縮が規則的に起こらない場合、A波は明瞭に評価しにくくなります。

初心者のうちは、「E波は自然に流れ込む波」「A波は心房が押し込む波」と覚えると理解しやすいです。

E/Aは、E波をA波で割った比率です

E/Aは、E波の最大速度をA波の最大速度で割って求めます。

たとえば、E波が60cm/s、A波が80cm/sであれば、E/Aは0.75になります。

数字としては単純ですが、その背景には左室弛緩、左房圧、心房収縮、加齢変化などが関わります。

そのため、E/Aは「比率を出して終わり」ではなく、拡張能評価の流れの中で読むことが大切です。

左室拡張能の全体像を確認したい場合は、左室拡張能の考え方を整理したページも参考になります。

測定では、サンプルボリュームの位置が重要です

E/Aは、僧帽弁流入血流をパルスドプラで測定します。

一般的には、心尖部四腔像で僧帽弁尖端付近にサンプルボリュームを置き、E波とA波を記録します。

サンプル位置がずれたり、ドプラ角度が適切でなかったりすると、波形がきれいに取れず、測定値も不安定になります。

ドプラの基本を整理したい場合は、超音波ドプラモードの基本を解説した記事や、パルスドプラ法を整理した記事も確認しておくと理解しやすくなります。

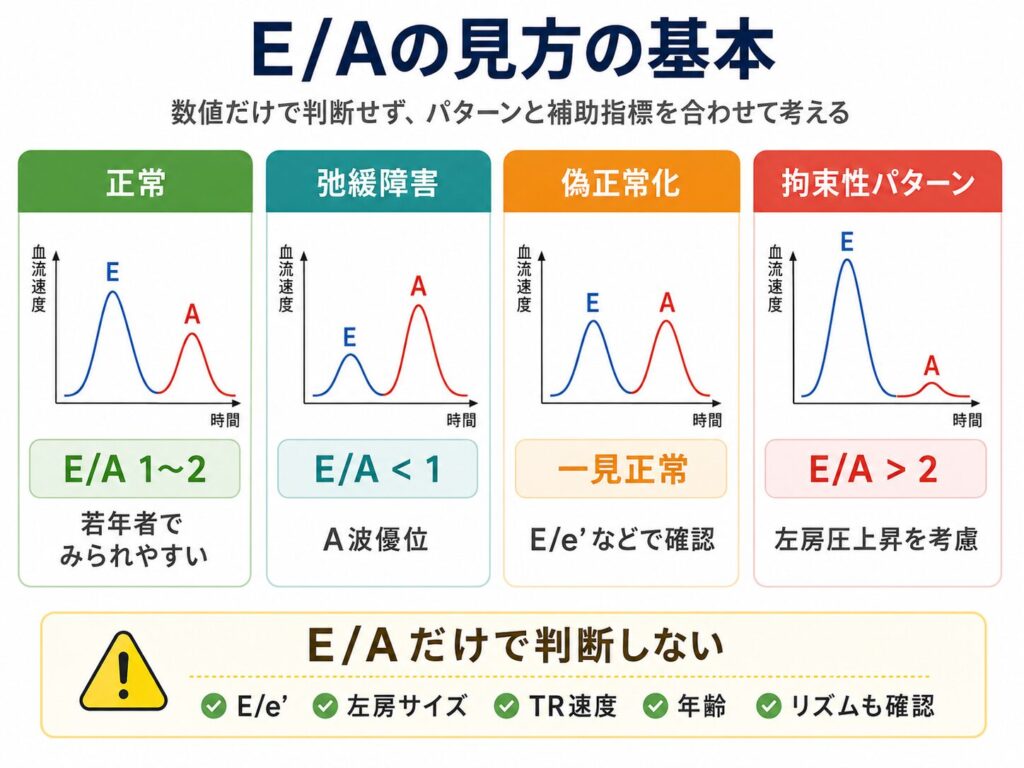

E/Aの見方は、正常・弛緩障害・偽正常化を分けて考えます

E/Aを見るときに初心者が迷いやすいのは、数値が高いか低いかだけでは判断できないことです。

拡張能評価では、E/Aが低くなる場合もあれば、一見正常のように見える場合もあるため、波形の背景を理解する必要があります。

弛緩障害では、E波が低くA波が相対的に高くなりやすいです

左室の弛緩が低下すると、拡張早期に左室へ血液が入りにくくなります。

その結果、E波が低くなり、心房収縮によるA波の寄与が大きくなることがあります。

この場合、E/Aは低下しやすくなります。

初心者向けに言うと、「左室が早い段階でうまく広がらないため、後半で心房が頑張って押し込む」イメージです。

偽正常化では、E/Aだけ見ると正常に見えることがあります

拡張能評価で初心者が特につまずきやすいのが、偽正常化です。

偽正常化とは、左室拡張能が低下しているにもかかわらず、左房圧の上昇などによってE波が再び高くなり、E/Aが正常に近く見える状態を指します。

このため、E/Aだけを見ると「正常そう」に見えてしまうことがあります。

だからこそ、E/A単独ではなく、E/e’、左房容積、TR速度、肺静脈血流などを合わせて評価します。

左室充満圧の考え方を深めたい場合は、左室充満圧について整理した記事も参考になります。

高齢者では、E/Aが低く見えやすいことがあります

E/Aは年齢の影響を受けます。

加齢により左室の弛緩は低下しやすくなるため、高齢者ではE波が低く、A波が高く見えることがあります。

そのため、E/Aが低いからといって、すぐに病的な拡張障害と断定するのは避ける必要があります。

年齢、症状、基礎疾患、他の心エコー所見を合わせて考えましょう。

E/Aが高いときは、左房圧上昇の可能性も意識します

E/Aが高い場合、左室へ血液が強く流れ込んでいるように見えることがあります。

しかし、それは左房圧が高くなっている影響でE波が高くなっている可能性もあります。

特に、E波が高くA波が低いパターンでは、拘束性パターンや左室充満圧の上昇を考える場面があります。

この場合も、E/Aだけではなく、E/e’や左房サイズ、TR速度などを合わせて見ることが大切です。

僧帽弁輪運動速度については、僧帽弁輪運動速度を整理したページも参考になります。

拡張能評価では、E/AとE/e’をセットで理解すると整理しやすくなります

心エコーの拡張能評価では、E/AだけでなくE/e’を一緒に見ることで、左室充満圧の推定に近づきやすくなります。

初心者は、E/Aを「流入血流」、E/e’を「左室が受け入れる力と圧の関係」として分けて考えると理解しやすくなります。

E/e’は、左室充満圧を考えるときに重要です

E/e’は、僧帽弁流入血流のE波を、組織ドプラで測定する僧帽弁輪運動速度e’で割った指標です。

E波は左房から左室への血流を反映し、e’は左室の拡張早期の動きを反映します。

つまりE/e’は、血液が流れ込む勢いと、左室がどれだけ受け入れられているかの関係を見る指標です。

E/e’が高い場合、左室充満圧上昇を疑う材料になることがあります。

E/AとE/e’は、役割が違います

E/Aは、僧帽弁を通る血流波形の比率です。

一方でE/e’は、血流と心筋の動きを組み合わせて考える指標です。

どちらも拡張能評価に関わりますが、見ているものは同じではありません。

初心者のうちは、E/Aは「流入の波形」、E/e’は「左室充満圧を考える補助指標」と整理すると混乱しにくくなります。

ドプラ波形は、きれいに取れているかも確認します

E/AやE/e’を評価する前に、波形が適切に記録されているかを確認することが大切です。

波形が不明瞭だったり、サンプル位置がずれていたり、ドプラ角度が合っていなかったりすると、測定値の信頼性が下がります。

初心者は、数値を読む前に「この波形は測定に使えるのか」を見る習慣をつけましょう。

スペクトラルドプラの見方を確認したい場合は、スペクトラルドプラを整理した記事も役立ちます。

EFが保たれていても、拡張能評価は必要になることがあります

心エコーではEFを確認する場面が多くあります。

EFは左室の収縮能を見る代表的な指標ですが、EFが保たれていても拡張能に問題がある場合があります。

そのため、息切れや心不全症状がある場合などでは、EFだけではなく、E/AやE/e’などを含めた拡張能評価も重要になります。

EFについて復習したい場合は、EFの意味と見方を整理した記事も確認しておくと、収縮能と拡張能の違いが理解しやすくなります。

よくある疑問に、初心者にもわかりやすく答えます

心エコーのE/Aは、言葉だけを覚えるよりも、波形の意味と評価の限界をセットで理解すると整理しやすくなります。

ここでは、初心者がつまずきやすい疑問に答えます。

心エコーのE/Aは、最初は数字の意味がわかりにくく感じるかもしれません。

でも、E波は自然に流れ込む波、A波は心房が押し込む波と考えると、波形の意味が少しずつ整理しやすくなります。

焦って数値だけを暗記するよりも、左室に血液がどう入っているのかをイメージしながら、E/e’や左房サイズとのつながりを学んでいきましょう。
