レンズ効果（Lens Effect）

超音波検査をしていると、腫瘤や嚢胞の後方にエコー増強や陰影のような変化が見えることがあります。

その所見を見ると、「嚢胞性だから後方エコーが増強しているのかな」「充実性だから陰影が出ているのかな」と考えたくなる場面もあると思います。

ただし、後方エコーの変化は、病変そのものの性状だけで決まるわけではありません。組織の音速差、病変の形、プローブの当たり方によって、超音波ビームの進み方が変わり、画像上の見え方が修飾されることがあります。

その考え方のひとつが、レンズ効果（Lens Effect）です。

この記事では、超音波検査におけるレンズ効果について、原理、画像上の特徴、屈折アーチファクトや音響陰影との違い、確認するときのポイントを分かりやすく解説します。

レンズ効果とは、音速差のある組織がレンズのように働く現象です

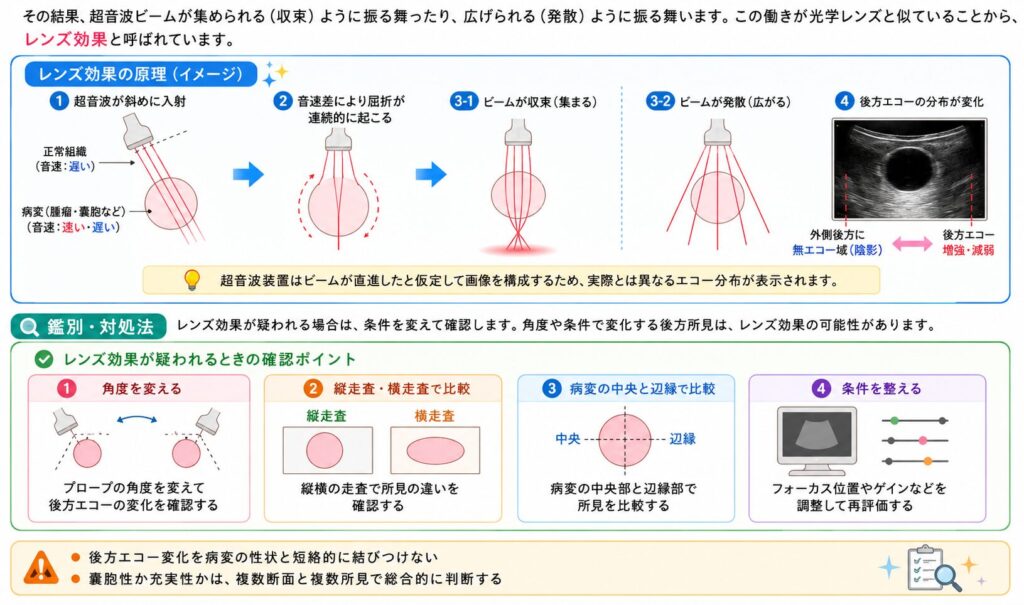

レンズ効果とは、音速の異なる組織がレンズのように作用し、超音波ビームを収束または発散させることで、画像の歪みやエコー分布の変化が生じる現象です。

特に、腫瘤や嚢胞のような円形・球状に近い構造では、境界面に対して超音波が斜めに入射しやすくなります。その結果、境界で屈折が起こり、ビームの進む方向が変化します。

この屈折が連続的に起こると、超音波ビームが一部で集まったり、逆に広がったりするように働きます。その働きが光学レンズに似ているため、レンズ効果と呼ばれます。

また、レンズ効果は、屈折アーチファクトやエッジシャドウと関連して理解すると分かりやすい現象です。音速差のある円形構造の辺縁でビームが屈折し、その結果として後方のエコー分布が変化して見えることがあります。

つまり、レンズ効果は「病変の後ろに何かがある」というより、超音波ビームの通り道が変化した結果として見えるアーチファクトの一種として考えると理解しやすくなります。

レンズ効果が起こる理由は、音速差と形状にあります

生体内の組織は、すべて同じ音速で超音波を伝えるわけではありません。周囲の正常組織、腫瘤の内部、嚢胞内の液体成分などでは、それぞれ音速が異なります。

音速が異なる組織の境界に超音波が斜めに入ると、進行方向が変わります。これが屈折です。

直線的な境界であれば、屈折は比較的単純に考えられます。しかし、腫瘤や嚢胞のように丸みを持つ構造では、境界の角度が場所によって少しずつ変わります。そのため、屈折が連続的に起こり、ビーム全体が集められたり広げられたりするように働くことがあります。

ビームが集まると、後方のエコーが強調されて見えることがあります

超音波ビームが病変の後方で収束するように働くと、その部分にエネルギーが集まり、後方のエコーが強く見えることがあります。

ただし、後方エコー増強は、一般的には液体成分などで減衰が少ない場合にも見られる所見です。そのため、後方エコー増強をすべてレンズ効果で説明するのではなく、病変の内部性状や減衰の程度、走査条件も合わせて考えることが大切です。

ビームが広がると、後方が暗く見えることがあります

一方で、超音波ビームが発散するように働くと、病変の後方に届くエネルギーが少なくなり、低エコーから無エコーに近い領域として見えることがあります。

特に、腫瘤や嚢胞の左右外側後方にくさび状の低エコー域が見られる場合は、屈折による陰影やエッジシャドウとして考えられることがあります。

装置はビームが直進した前提で画像を作ります

ここで重要なのは、超音波装置は基本的に、ビームがまっすぐ進んで戻ってきたものとして画像を構成しているという点です。

実際には音速差によってビームが曲がっていても、装置は直進したものとして表示します。そのため、位置のずれやエコー分布の変化が画像上に現れることがあります。

レンズ効果で見られやすい画像上の特徴

レンズ効果では、主に病変の後方や外側後方にエコーの変化が見られることがあります。大切なのは、その変化をすぐに病変の性状と結びつけすぎないことです。

後方エコーの見え方が修飾されることがあります

後方エコー増強や後方エコー減弱のように見える変化があっても、そのすべてが病変の性状だけを反映しているとは限りません。

音速差や病変の形状、ビームの入り方によって、後方のエコー分布が修飾されることがあります。そのため、後方エコー増強があるから必ず嚢胞性、後方エコー減弱があるから必ず充実性、と単純に判断しないことが大切です。

病変の内部エコー、境界、形状、血流、圧迫時の変化、複数断面での見え方を合わせて確認しましょう。

外側後方にくさび状の低エコー域が出ることがあります

腫瘤や嚢胞の左右外側後方に、くさび状の低エコー域や無エコー域が見えることがあります。

これは、病変の辺縁で超音波が屈折し、後方に十分なビームが届きにくくなることで生じる陰影として見られることがあります。エッジシャドウとして説明されることもあり、レンズ効果や屈折アーチファクトと関連して理解すると整理しやすくなります。

角度を変えると見え方が変化することがあります

レンズ効果は、音速差だけでなく、プローブの当たり方やビームの入射角にも影響されます。そのため、プローブの角度を少し変えると、後方エコーや陰影の見え方が変化することがあります。

角度や走査方向で変化する所見は、病変そのものだけでなく、アーチファクトの影響も考える必要があります。

レンズ効果と屈折、音響陰影の違い

レンズ効果を理解するときは、屈折や音響陰影との違いも整理しておくと分かりやすくなります。

屈折は、音速差と斜入射でビームの方向が変わる現象です

屈折は、音速の異なる組織の境界に超音波が斜めに入ることで、ビームの進む方向が変わる現象です。画像上では、位置ずれや二重像、境界付近のアーチファクトとして関係することがあります。

音響陰影は、反射・吸収・減衰によって後方が暗くなる現象です

音響陰影は、結石や石灰化、骨などのように超音波を強く反射または吸収しやすい構造の後方で、エコーが弱くなる現象です。

この場合は、ビームが後方に届きにくくなるため、構造物の後ろが暗く見えます。

レンズ効果は、連続した屈折の結果として考えると理解しやすいです

レンズ効果は、音速差と丸みのある形状によって、屈折が連続的に起こった結果として現れる現象と考えると理解しやすくなります。

つまり、屈折そのものが単発で起こるだけではなく、円形構造の縁に沿ってビームの向きが少しずつ変わることで、収束や発散のような見え方につながります。

それぞれの現象は完全に切り離して考えるよりも、画像上でどの要素が強く影響しているのかを整理して見ることが大切です。

レンズ効果が疑われるときの確認方法

レンズ効果が疑われる場合は、ひとつの断面だけで判断せず、条件を変えて確認することが大切です。

特に、角度や走査方向を変えたときに後方所見が変化する場合は、アーチファクトの影響を考える必要があります。

プローブ角度を変えて確認します

まずは、プローブの角度を少し変えて観察します。レンズ効果による後方エコーや陰影は、ビームの入射角に影響されるため、角度を変えると見え方が変化することがあります。

縦走査と横走査で見え方を比べます

同じ病変でも、縦走査と横走査でビームの入り方が変わります。複数断面で確認することで、病変そのものの所見なのか、走査条件による見え方なのかを判断しやすくなります。

病変中央と辺縁の所見を比較します

レンズ効果は、病変の辺縁で起こる屈折と関係します。そのため、病変中央の後方所見と、外側後方の陰影や低エコー域を分けて見ることが大切です。

フォーカス位置や条件も確認します

フォーカス位置、ゲイン、深さなどの設定によっても、後方エコーの見え方は変化します。装置条件を整えたうえで、所見が再現するかを確認しましょう。

臨床では、後方エコー変化を短絡的に判断しないことが大切です

レンズ効果を理解しておくと、後方エコーの変化をより慎重に見られるようになります。

後方エコー増強や陰影は、病変の性状を考えるうえで大切な所見です。ただし、その見え方がすべて病変そのものを反映しているとは限りません。

嚢胞性か充実性か、どのような性状を考えるかといった判断は、後方エコーだけで決めるのではなく、内部エコー、境界、形状、血流、圧迫時の変化、複数断面での見え方などを総合して考える必要があります。

特に、角度や走査条件を変えると後方所見が大きく変化する場合は、レンズ効果や屈折などのアーチファクトを念頭に置いて評価すると、誤解を減らしやすくなります。
